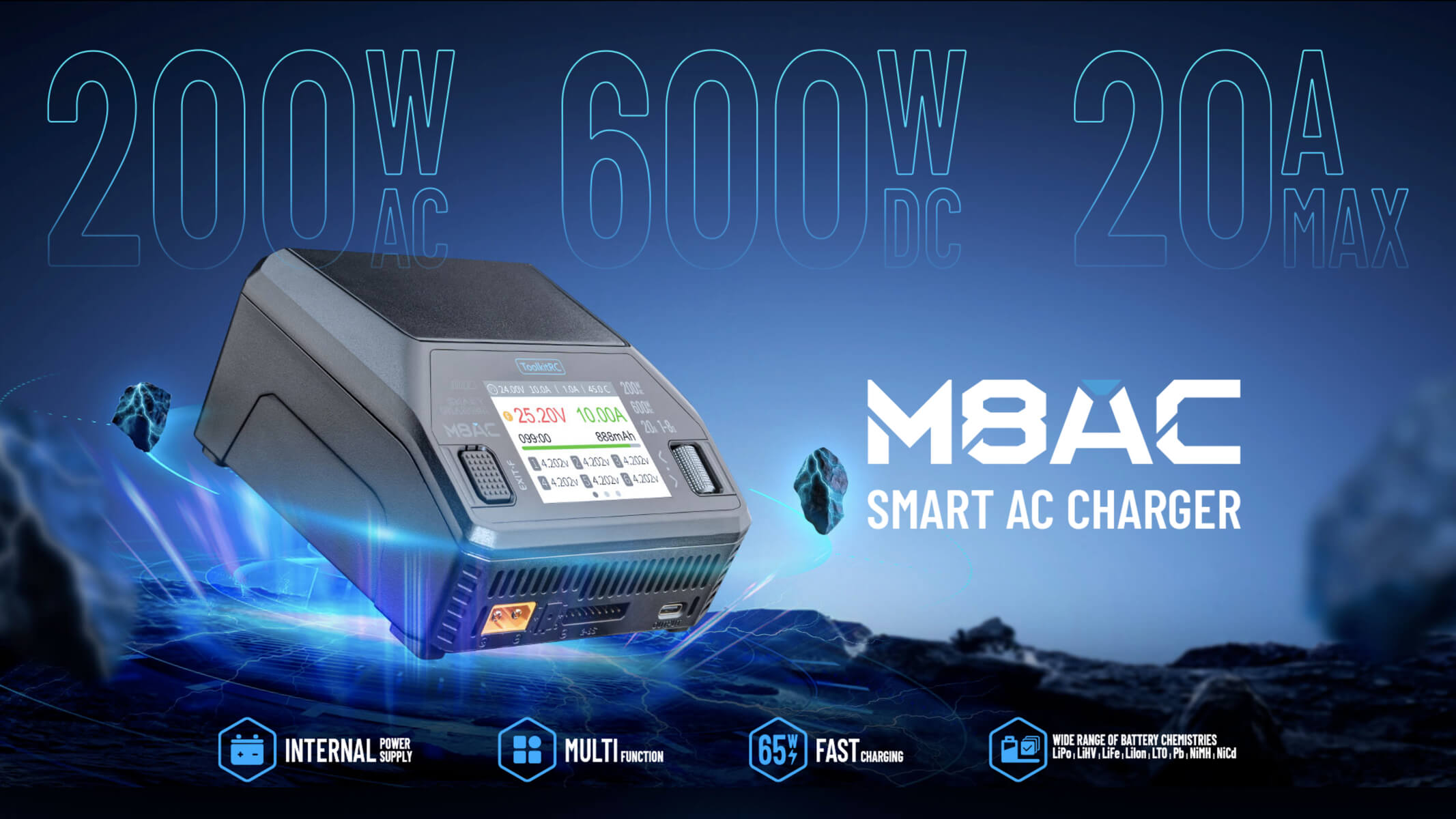

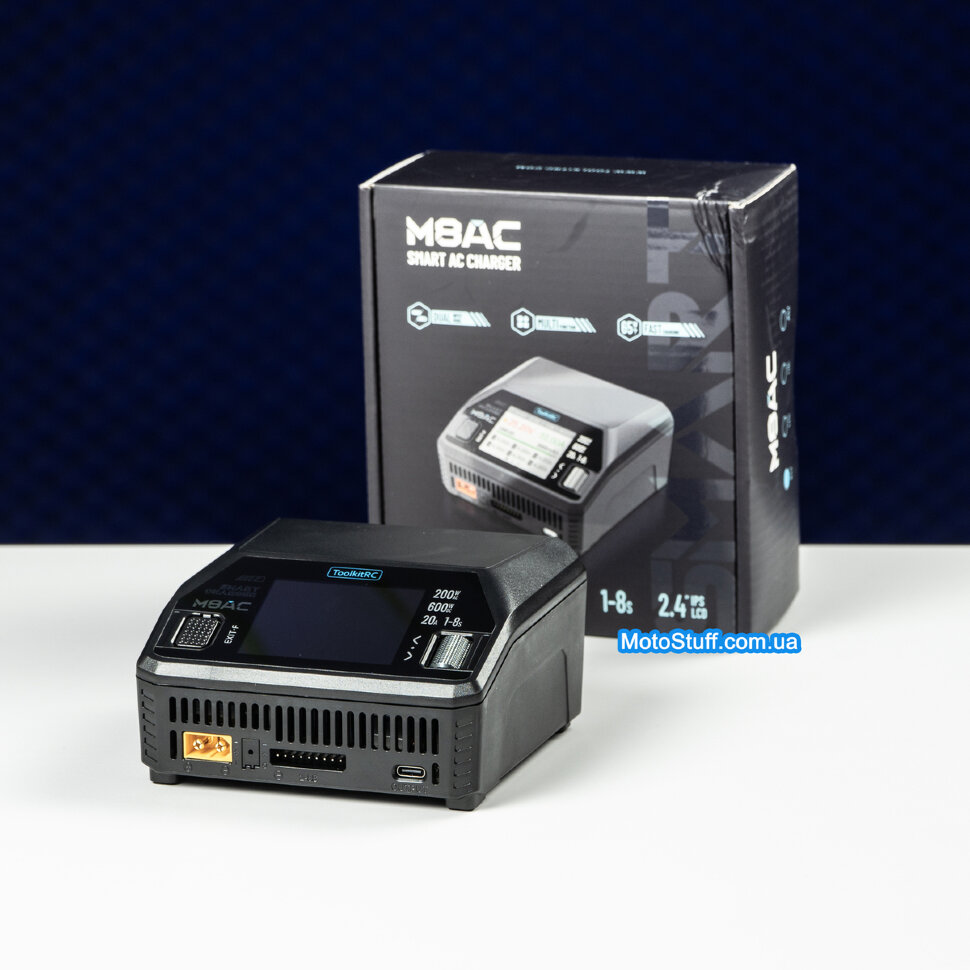

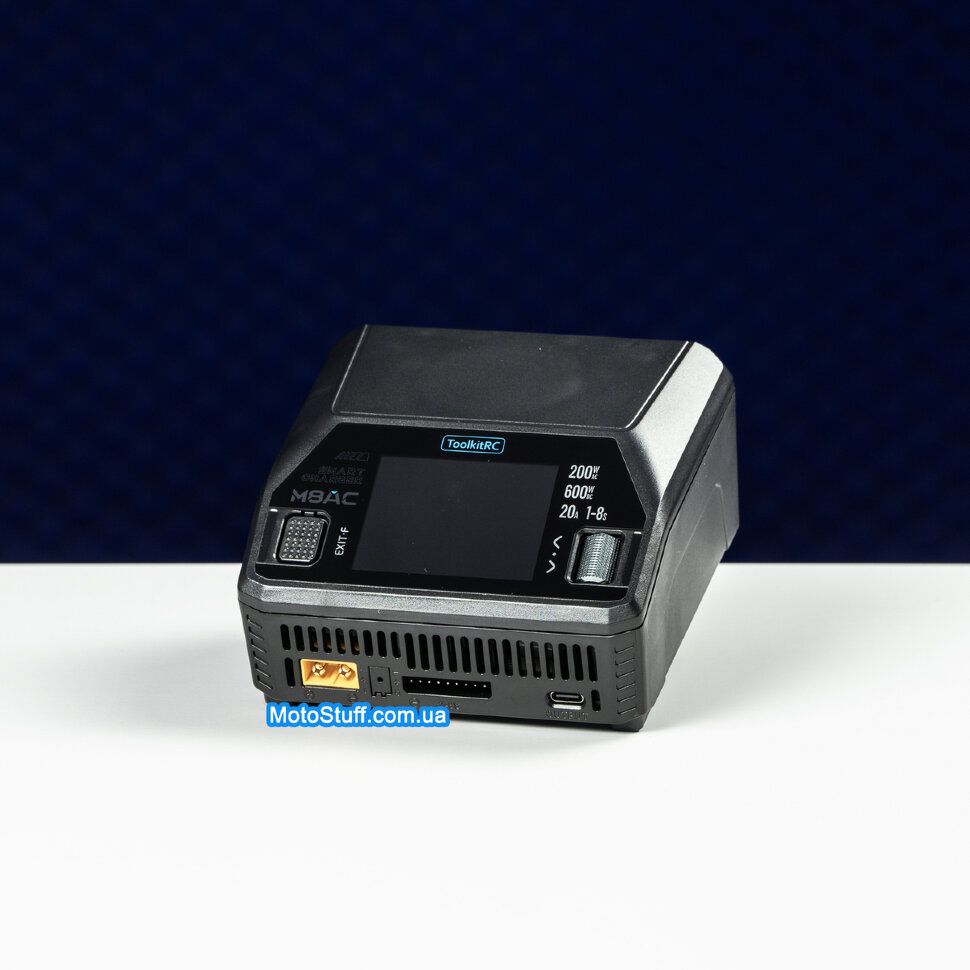

Зарядний пристрій ToolkitRC M8AC (AC 200 Вт / DC 600 Вт)

Мультифункціональний зарядний пристрій для FPV батареї.

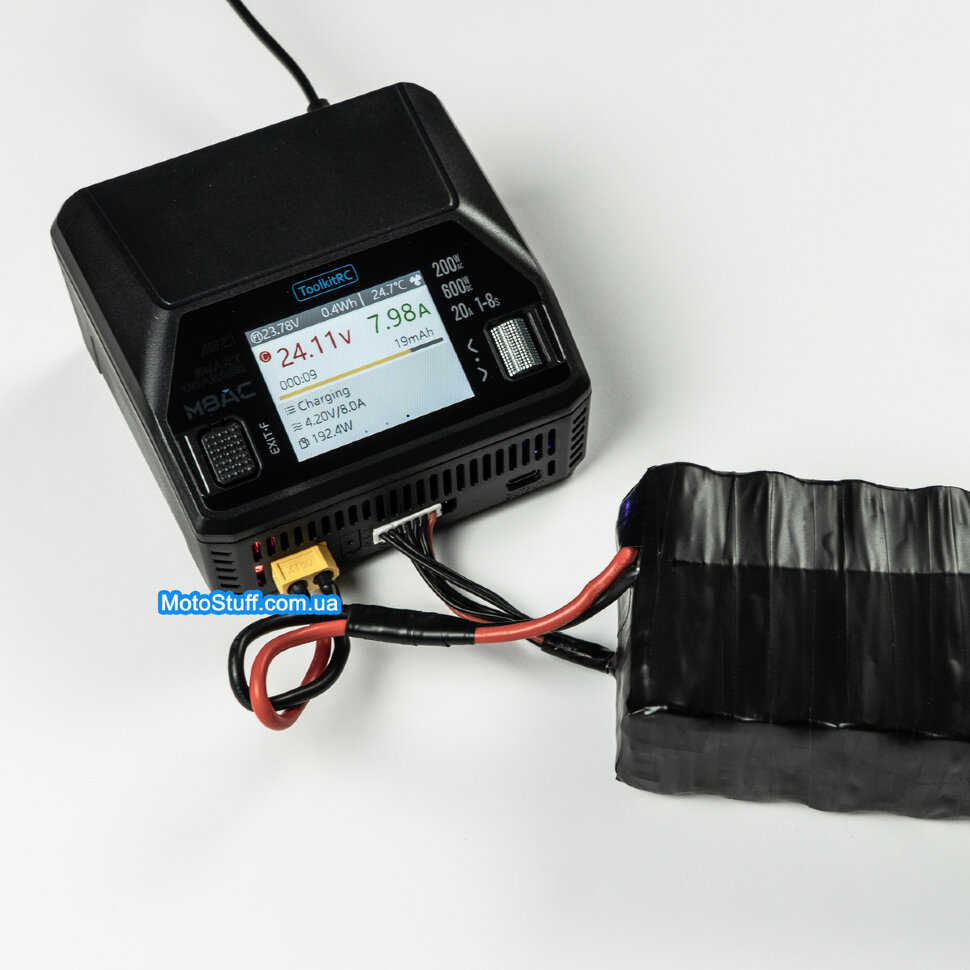

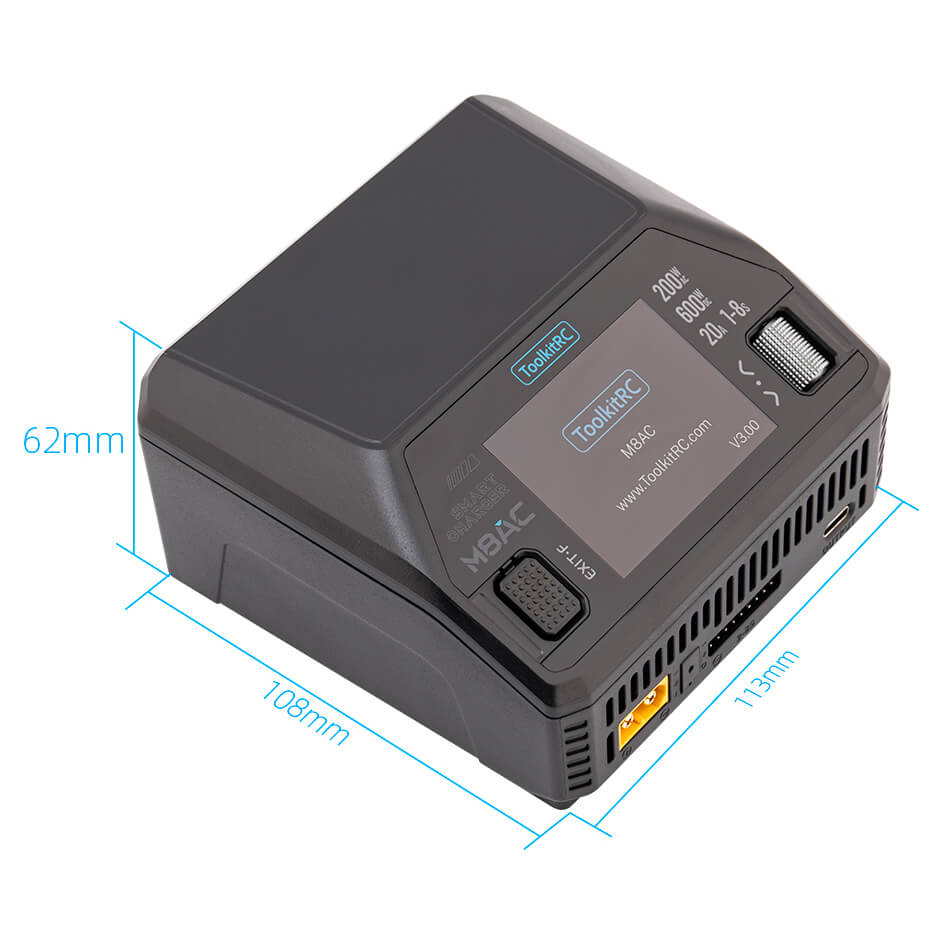

ToolkitRC M8AC — це компактна, але потужна зарядна станція «все-в-одному». Працює в одноканальному режимі, для зарядки одної батареї одночасно. Поєднує вбудоване живлення, високу вихідну потужність і багатофункціональність. На відміну від багатьох зарядок, M8AC не вимагає зовнішнього адаптера — він має вбудований блок живлення на 200 Вт для роботи від мережі AC, а при підключенні до зовнішнього джерела DC розкриває повний потенціал до 600 Вт. Пристрій підтримує широкий спектр акумуляторних хімій (LiPo, LiHV, LiFe, Li-ion, LTO, NiMH, Pb) з числом осередків від 1S до 8S (для літійних), а також має балансування на рівні 1000 мА з точністю менше 0,005 В. Завдяки IPS-дисплею 2,4″, компактним габаритам (108×113×62 мм) та вазі лише 500 г, ця зарядна станція ідеально підходить як для домашнього використання, так і для польових умов.

Вбудований блок живлення на 200 Вт.

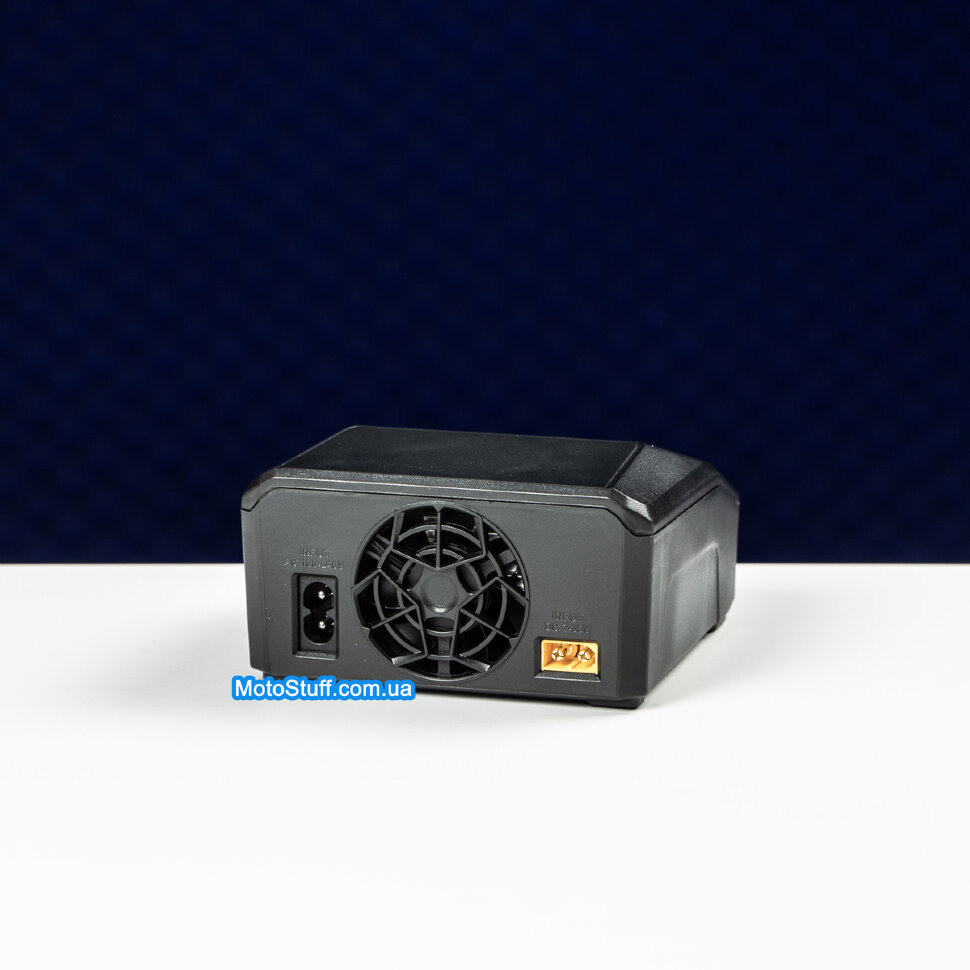

Пристрій має двосторонню архітектуру живлення — вбудоване джерело для роботи від мережі (AC) і можливість живлення від зовнішнього постійного джерела (DC). У режимі змінного струму він забезпечує вихідну потужність до 200 Вт, чого достатньо для роботи з середніми батареями без потреби у додаткових адаптерах. Якщо ж під’єднується зовнішнє джерело з відповідними параметрами (7–35 В DC), M8AC розкриває свій повний потенціал і працює з максимальною потужністю до 600 Вт. Допускається потужність на заряд від 0,1 до 20 А, що дозволяє працювати як з невеликими акумуляторами, так і з місткими збірками. Також необхідно враховувати обмеження по вхідній напрузі та струму: для режиму AC — 100–240 В змінного струму з максимумом 2,5 А, а в DC-режимі — діапазон 7–35 В із граничним струмом до 25 А.

Зарядка підтримує і декілька сценаріїв розрядки, що робить його не лише зарядним пристроєм, а й повноцінним інструментом для обслуговування акумуляторів. При виборі режиму Discharge, Storage або Cycle користувач отримує доступ до спеціального меню налаштувань, де можна задати параметри розрядки. Внутрішній режим (Inter Mode) реалізує розряд через вбудовані резистори з тепловим відведенням. Це простий спосіб для базового тестування або переведення акумулятора у режим зберігання. Максимальні можливості: 3,0 А при 15 Вт. Режим рекуперації (Recycle Mode) дозволяє повертати енергію від батареї, що розряджається, назад у джерело живлення (іншу батарею). Таким чином енергія не втрачається у вигляді тепла, а ефективно використовується повторно. Це особливо актуально у польових умовах, коли важлива економія ресурсів. Режим Bridge застосовує зовнішній потужний резистор (2–5 Ом, 100–500 Вт), підключений через інший канал зарядного. У цьому випадку M6DAC Pro виступає контролером, що відводить електроенергію у вигляді тепла через зовнішнє навантаження. Такий підхід дає змогу працювати з високопотужними пакетами, забезпечуючи контрольовану та безпечну розрядку.

Система чіткого балансування комірок.

Система балансування працює з струмом до 1000 мА при напрузі 4.2 В, що є високим показником навіть серед потужних лабораторних зарядних станцій. Такий струм дозволяє швидко вирівнювати напругу між комірками навіть у великих збірках, мінімізуючи час, коли зарядка переходить у фазу балансування. Це особливо важливо для користувачів, які працюють із багатосекційними LiPo або LiHV батареями — M8AC не просто вирівнює напруги, а робить це ефективно, без втрати загальної швидкості процесу. Точність балансування становить менше 0.005 В, що гарантує стабільну роботу кожної комірки в межах її оптимального діапазону. Така прецизійна точність зменшує ризики перезаряду, подовжує термін служби акумуляторів і підвищує безпеку під час експлуатації. У результаті, навіть при тривалому використанні, ToolkitRC M8AC забезпечує ідеально синхронізований стан батарей, зберігаючи їхню продуктивність і стабільність — це саме той рівень контролю, який зазвичай очікують від професійних зарядних систем.

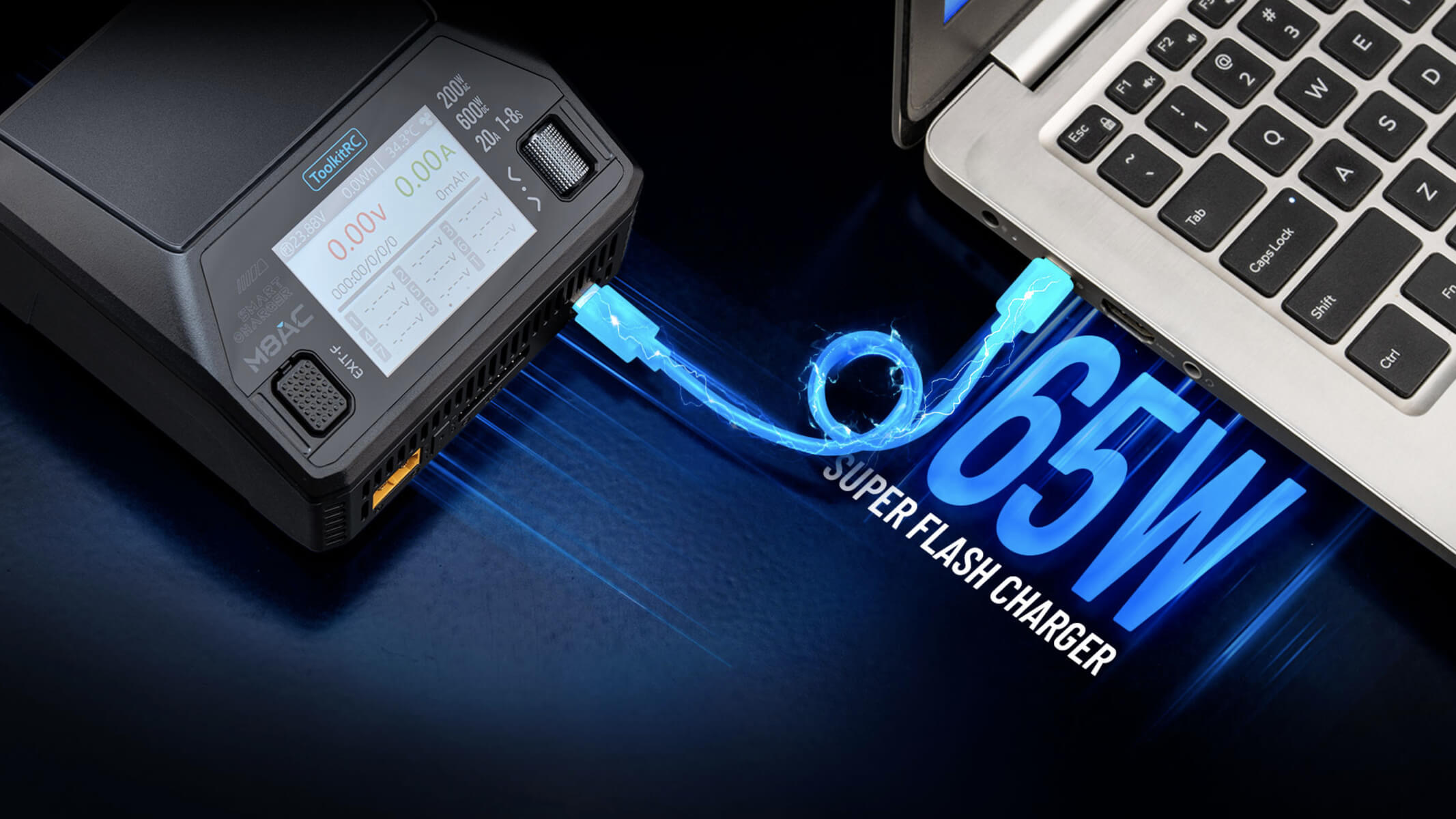

Потужний блок живлення USB-C на 65W.

У корпусі M8AC інтегровано високошвидкісний порт USB-C з вихідною потужністю до 65 Вт (максимум 20 В), який дозволяє не лише заряджати акумулятори, але й слугувати джерелом живлення для зовнішніх пристроїв. Це означає, що під час роботи зарядної станції можна живити смартфон, планшет або інший гаджет без додаткових адаптерів — досить підключити його до USB-C виходу. USB-C підтримує стандарт fast charging, що забезпечує стабільну подачу струму і напруги в межах до 20 В, 65 Вт. Порт не лише постачає енергію, але й працює як вихід постійного струму (режим джерела живлення), де можна встановити константну напругу від 1 до 35 В та струм від 0,5 до 20 А, що відкриває можливість використання M8AC як універсального блок живлення для тестування або живлення сторонніх модулів.

Фукції тестування, калібрування, вимірювання.

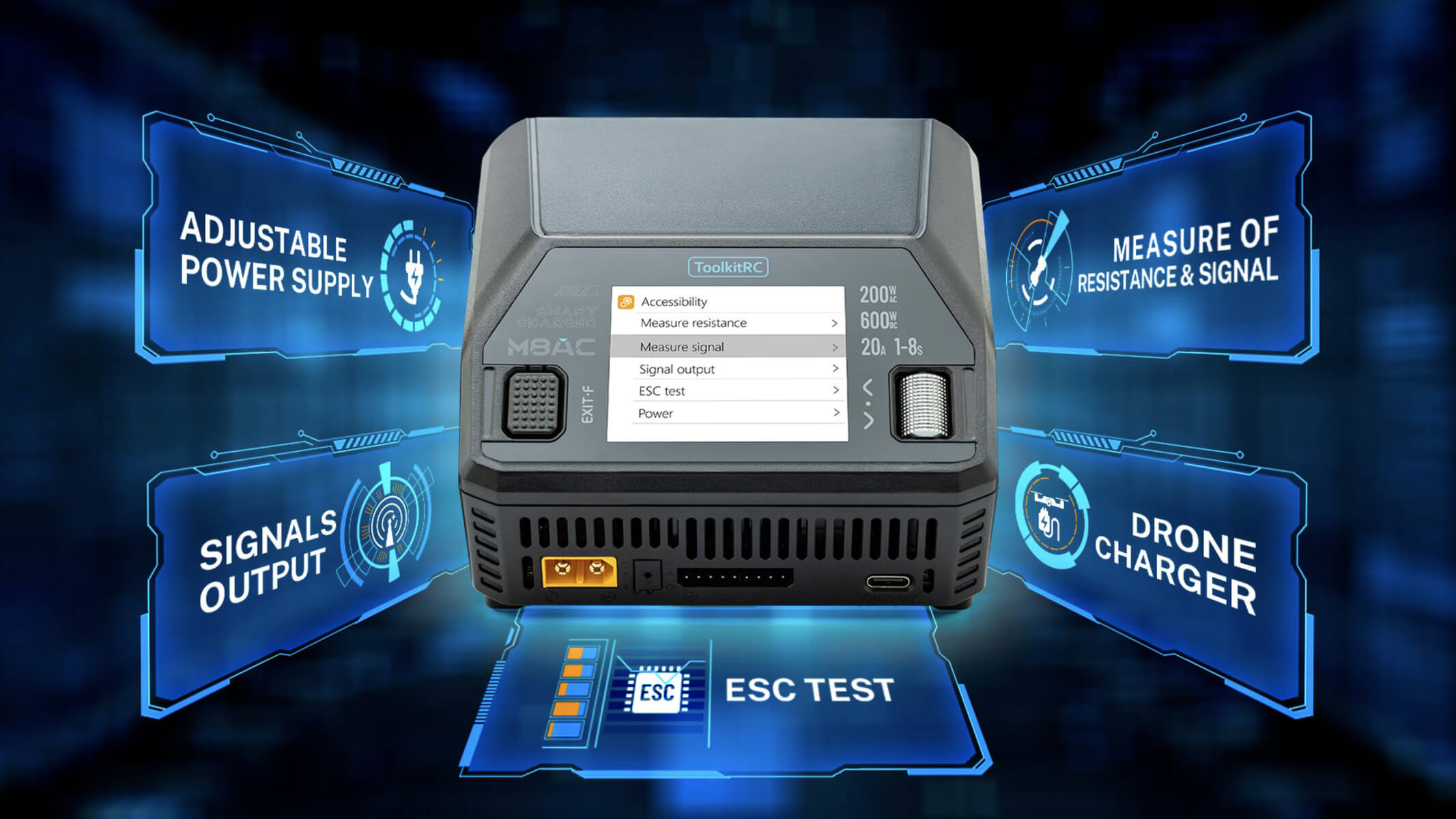

ToolkitRC M8AC — це не просто зарядна станція, а багатофункціональний інструмент для тестування та калібрування електронних компонентів, що поєднує в собі лабораторну точність і практичну зручність. Після утримання кнопки [Exit] з головного екрану користувач потрапляє до розділу Accessibility, який відкриває повний набір вимірювальних і діагностичних функцій.

У режимі вимірювання опору M8AC дозволяє швидко визначити внутрішній опір підключеного акумулятора — ключовий параметр для оцінки його стану та ефективності. Це особливо важливо для перевірки балансування комірок перед зарядом або використанням у FPV-системах. Також доступна функція аналізу сигналів керування. Користувач може обрати тип сигналу — PWM, PPM або SBUS, — і перевірити, як передавач або приймач відпрацьовує імпульси. На екрані відображаються дані по каналах (1–8, 9–16), а також зведений статус, що допомагає швидко локалізувати проблеми в апаратурі керування.

У режимі Signal Output M8AC виступає як генератор керуючих сигналів. Це дозволяє не лише тестувати приймачі, а й точно налаштовувати серводвигуни, контролери ESC або інші модулі. Підтримуються ручний режим, а також автоматичні сценарії Auto 1, Auto 2, Auto 3, де ширина імпульсу змінюється з різною швидкістю в діапазоні від 800 до 2200 мкс, а частота — від 20 до 400 Гц. Така гнучкість дає змогу імітувати реальні умови роботи без підключення до пульта чи приймача. Окремої уваги заслуговує режим тестування ESC. M8AC може подавати керуючі імпульси на електронні регулятори швидкості, дозволяючи перевірити реакцію, калібрувати діапазон дроселя чи визначити помилки у прошивці. Зміна ширини імпульсу та циклу здійснюється за допомогою прокрутки й підтвердження енкодером, що забезпечує точне налаштування параметрів.

Ще одна корисна функція — регульоване джерело живлення. У цьому режимі M8AC працює як повноцінний лабораторний блок живлення, де можна встановлювати потрібну напругу та струм, запускати вихід енергії натисканням [Start] і контролювати показники в реальному часі. Це зручно для живлення модулів, датчиків або тестових зразків під час налагодження.

Кольоровий IPS дисплей.

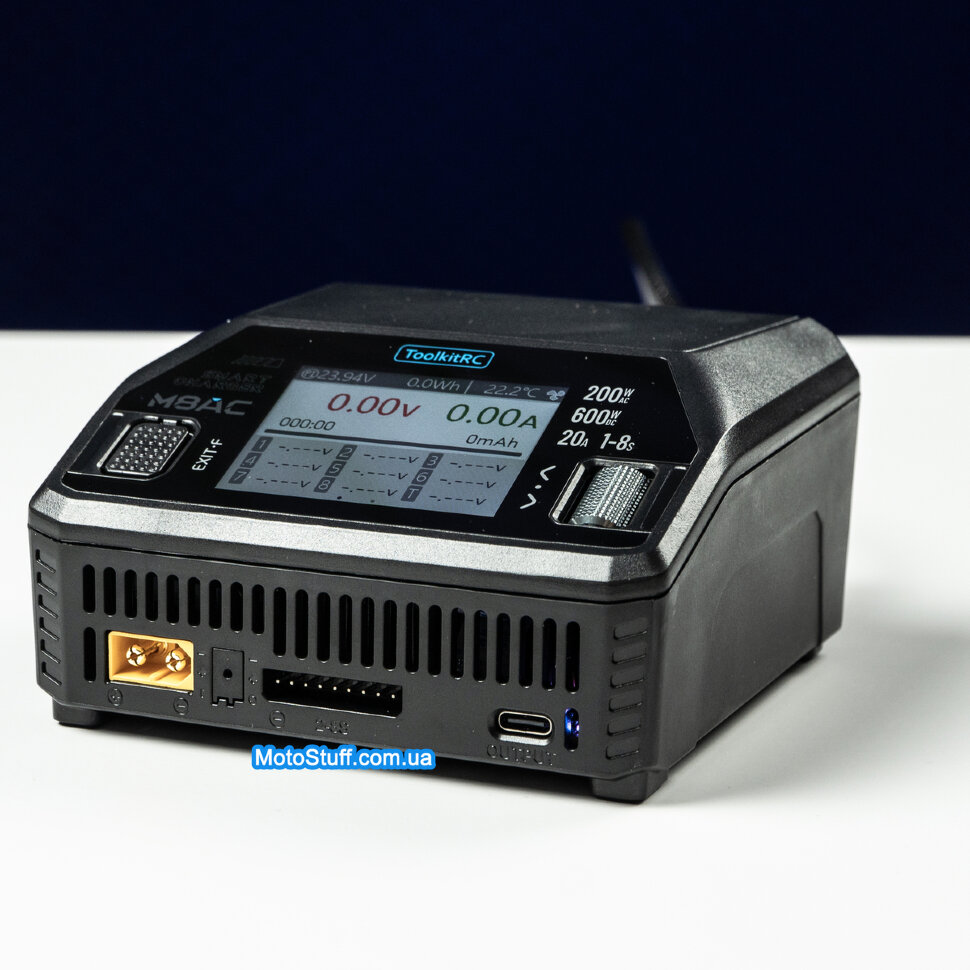

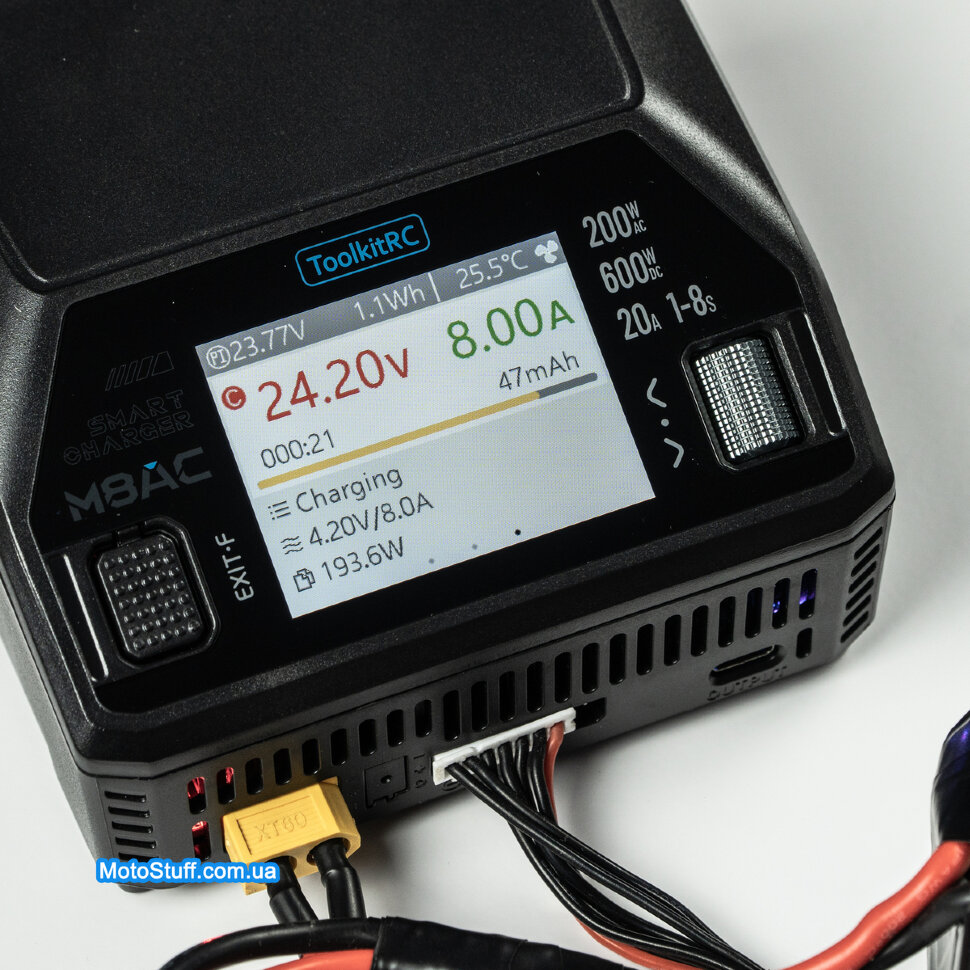

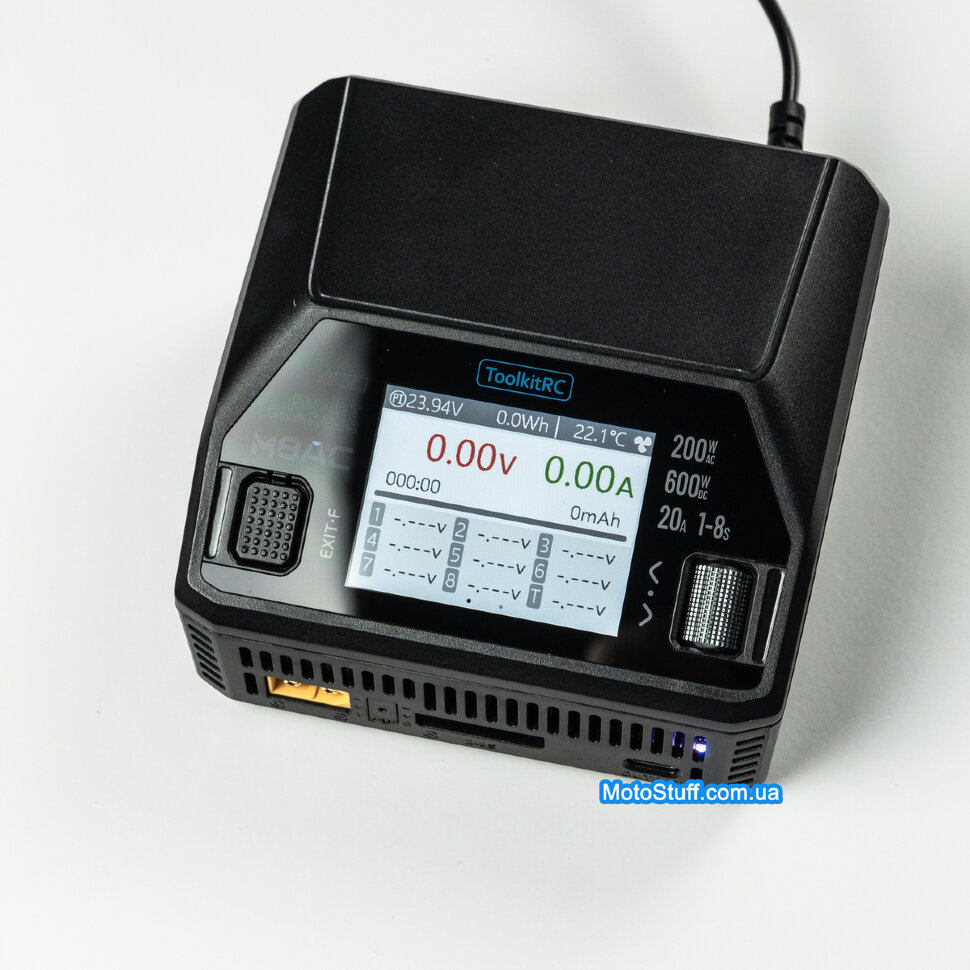

Кольоровий IPS-дисплей з високою роздільною здатністю (2,4 дюйма, 320×240 пікселів) забезпечує чітке відображення параметрів у будь-яких умовах освітлення. На екрані зручно контролювати напругу по кожному елементу, струм, температуру та інші ключові показники в реальному часі. Інтерфейс оптимізований для швидкого доступу до налаштувань і перемикання режимів, що робить керування інтуїтивним навіть у стресових умовах роботи.

Активна система охолодження.

Є активна система охолодження, яка поєднує вентилятор з алгоритмом керування швидкістю. Завдяки вбудованим датчикам температури пристрій автоматично регулює оберти вентилятора у залежності від навантаження та тепловиділення. Це дозволяє: підтримувати стабільну температуру навіть під час роботи на високих струмах; зменшувати рівень шуму при невеликих навантаженнях; продовжувати термін служби внутрішніх компонентів та самих вентиляторів. Корпус зарядного виконаний з теплопровідних матеріалів, що допомагають швидко відводити надлишкове тепло від силових елементів до радіаторів, а вже вентилятори прискорюють його розсіювання.

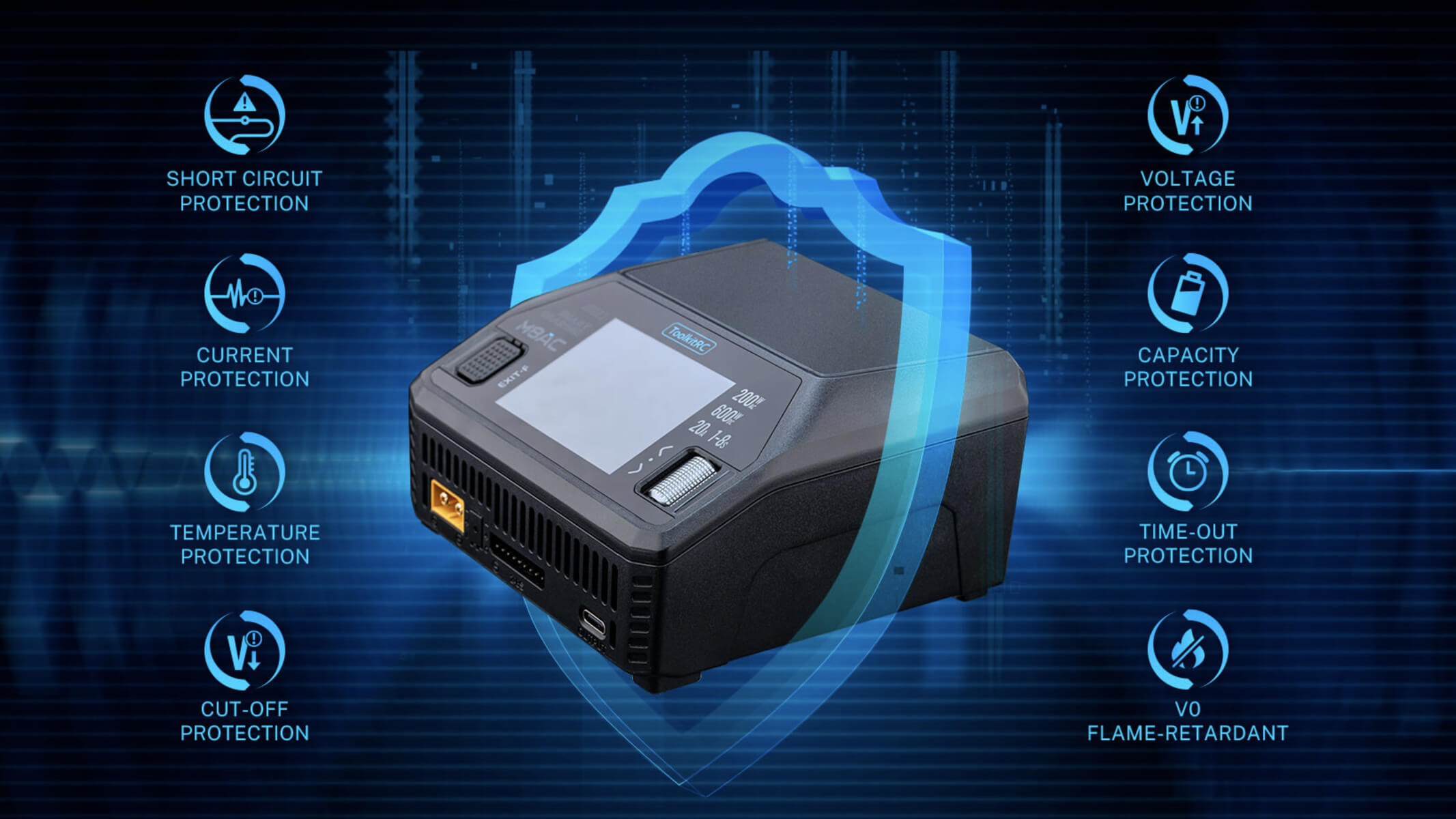

Системи безпеки та захисту акумуляторів.

Зарядний пристрій оснащений багаторівневою системою захистів, які контролюють процес зарядки та розрядки на апаратному і програмному рівнях. Це гарантує стабільну роботу пристрою навіть у стресових умовах і продовжує ресурс акумуляторів. Інтелектуальний моніторинг температури в режимі реального часу запобігає перегріву як самого зарядного, так і підключених батарей. При досягненні критичних показників система автоматично знижує навантаження або відключає канал. Захист від перенапруги та перевищення струму забезпечує безпечну роботу з різними хімічними типами акумуляторів, виключаючи ризик пошкодження елементів. Пристрій також відслідковує баланс напруги між осередками з точністю до 0,001 В, що мінімізує ймовірність перезаряду або перерозряду окремих банок. Додатково реалізовано захисти від короткого замикання, зворотної полярності та нестабільного живлення, що особливо важливо у польових умовах при використанні зовнішніх джерел DC.
