Камера BetaFPV Insta360 SMO 360 для квадрокоптеров FPV

Камера BetaFPV Insta360 SMO 360

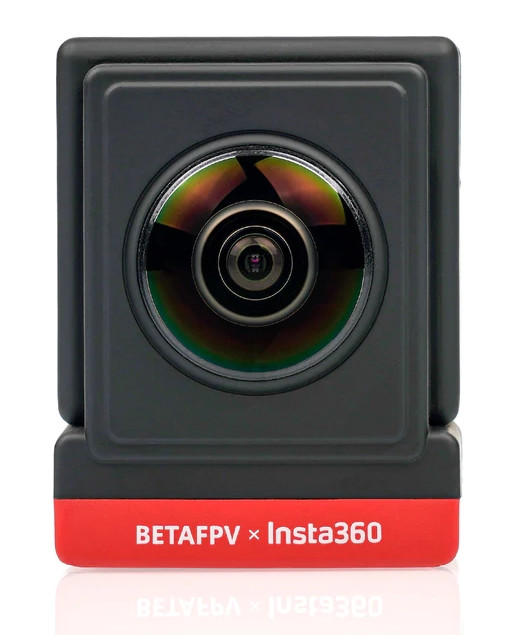

Встречайте камеру SMO 360 — высококачественную сверхлегкую панорамную камеру, предназначенную для ваших дронов FPV. Разработанная BETAFPV с использованием технологии Insta360, камера SMO 360 весит всего 55 г и идеально подходит для дронов FPV.

Расстояние между двумя линзами составляет 40 мм, что дает больше места для высоты дрона. Между тем, благодаря функции стабилизации FlowState пилоты могут снимать панорамное видео и получать сверхплавное и стабильное видео, что делает камеру SMO 360 лучшим выбором для пилотов, которые ищут высококачественные 360-градусные видео с дронов FPV.

Функциональные особенности

• Камера SMO 360 идеально подходит для квадрокоптера Pavo360 FPV. Пилоты могут снимать 360-градусные виды с воздуха и полностью скрывать дрон из поля зрения.
• Камера SMO 360 — это сверхлегкая панорамная камера, специально разработанная для дронов FPV. Разработанный BETAFPV с использованием технологии Insta360, он весит всего 55 г и может быть легко установлен на различных дронах FPV.
• С помощью камеры SMO 360, позволяющей снимать 5,7K 360-градусные снимки и функцию стабилизации FlowState, пилоты могут снимать 5,7K 360-градусное видео с большей детализацией, более плавной стабилизацией и расширенным динамическим диапазоном.
• Поддержка использования радиопередатчика для управления камерой SMO 360 при включении/выключении питания и удаленном запуске/остановке записи, что делает ее более удобной в эксплуатации.
• Диапазон питания составляет 6–27 В, поддерживаются аккумуляторы 2–6S Lipo.

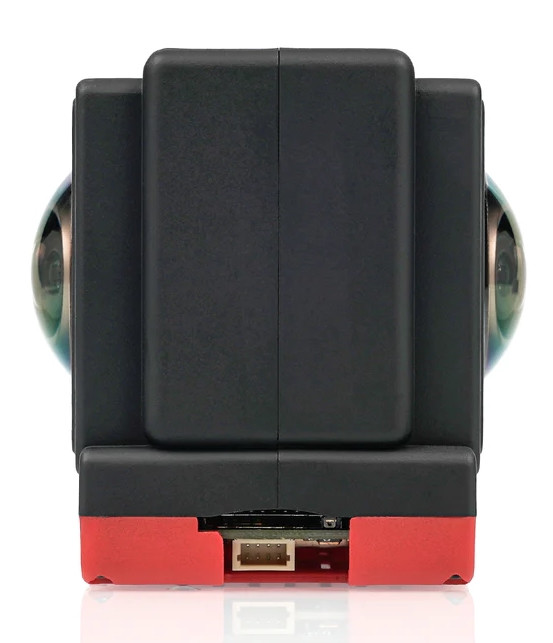

• Благодаря 4-контактному съемному разъему пилоты могут легко подключить SMO 360 к полетному контроллеру для подачи питания и записи.

Технические характеристики

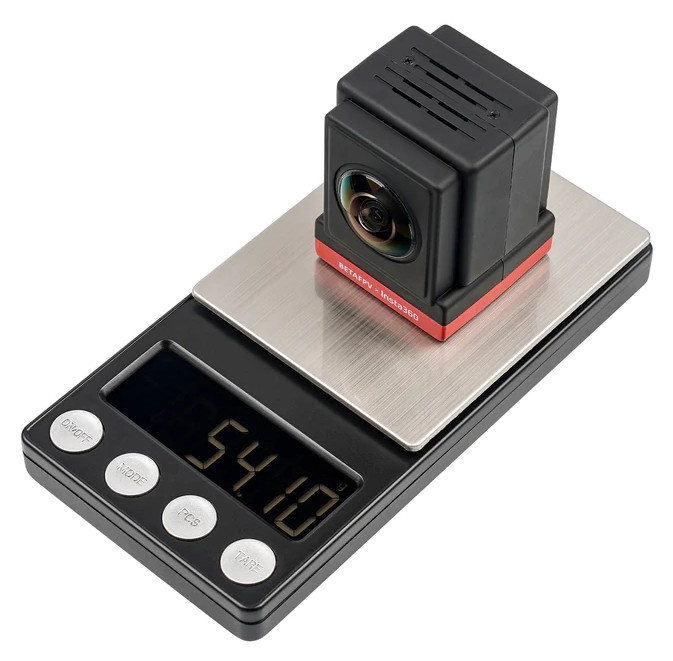

• Вес: 55 г.
• Размер: 40×49,6×52 мм.
• Диапазон питания: 6В-27В (батарея 2S-6S Li-Po)
• Диафрагма объектива: F2.0
• Эквивалентное фокусное расстояние 35 мм: 7,2 мм
• Разрешение видео: 5760x2880@24/25/30fps, 3840x1920@30/50fps, 3008x1504@100fps
• Формат видео: insv (экспорт через приложение или Studio)
• Код видео: H.265
• Режим видео: стандартный, HDR, Таймлапс
• Максимальный битрейт видео: 100 Мбит/с
• Bluetooth: BLE4.0
• Wi-Fi: 5G (стандартный диапазон около 10 м)
• Карта Micro SD: рекомендуется класс скорости UHS-I V30 и выше, формат exFAT (максимальный объём памяти 1 ТБ)
• Рабочая среда: от -20°C до 40°C (от -4°F до 104°F)
• Рекомендуем аксессуары: Кабель камеры SMO 4K с косичкой

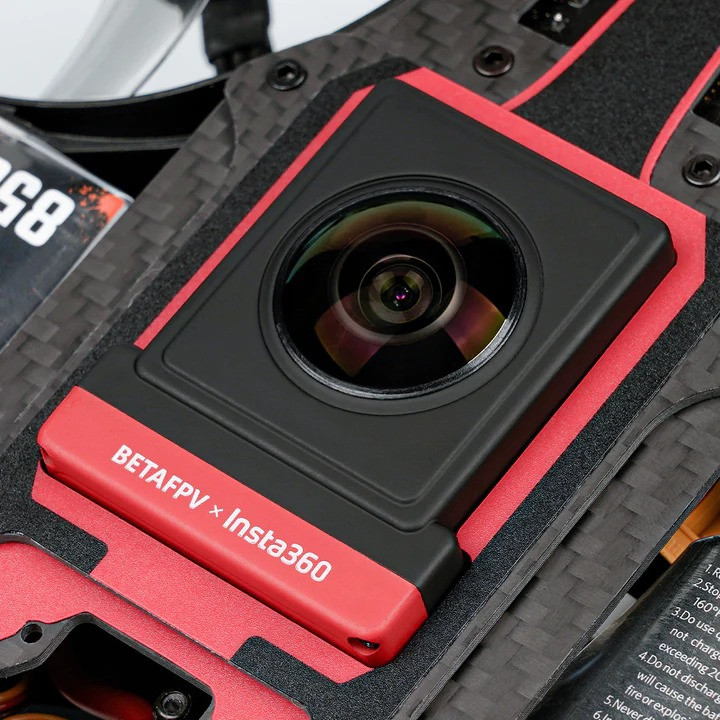

Предназначен для дрона Pavo360 FPV

SMO 360 — сверхлегкая экшн-камера, предназначенная для установки на дрон Pavo360 FPV. При весе всего 55 грамм его можно легко установить и переносить на Pavo360. Между тем, его перевернутая рама в стиле толкателя поддерживает низкий центр тяжести и облегчает маневрирование дроном.

Примечание. Несмотря на то, что Pavo360 оснащен шасси, предназначенным для защиты объектива камеры SMO 360, необходима дополнительная защита.

Стабилизация FPV

SMO 360 поддерживает стабилизацию Insta360 FlowState, которая обеспечивает стабильное видео на протяжении всего полета, независимо от того, какие маневры вы предпринимаете.

Это делает SMO 360 идеальной камерой для съемки 360-градусных видеороликов во время управления дроном FPV.

Большее расстояние между 2 объективами

Разработанная BETAFPV с использованием технологии Insta360, камера SMO 360 весит всего 55 г и идеально подходит для дронов Pavo360 FPV. Расстояние между двумя объективами составляет 40 мм, что дает больше места для высоты дрона, в то время как панорамная камера ONE R составляет 34 мм.

Камера SMO 360 поддерживает дистанционное управление включением/выключением питания камеры и запуском/остановкой видеозаписи через контроллер, например SМО 4K камера.

Блок питания и конфигурация передатчика

Камера поставляется с разъемом питания от 6 В до 27 В, который поддерживает батареи LiPo FPV от 2S до 6S. В комплекте принадлежностей красный провод в соединительных проводах является проводом питания и должен быть припаян к плюсовой клемме аккумулятора (VBat+); черный провод — это провод заземления, его необходимо припаять к отрицательной клемме аккумулятора (GND); белая клемма SH1.0 должна быть подключена к разъему питания камеры. Электропитание может быть достигнуто после выполнения вышеуказанных шагов.

Камера SMO 360 поддерживает дистанционное управление включением/выключением питания камеры и запуском/остановкой записи видео через контроллер. Желтый провод управляет включением/выключением записи видео, а синий провод управляет включением/выключением камеры.

Примечание. Кабель удаленной записи и удаленного питания не припаян к плате FC на заводе. Пожалуйста, припаяйте его перед использованием этих двух функций.

Настройте функцию PINIO контакта TX1 с помощью следующих команд Betaflight.

resource SERIAL_TX 1 NONE //Отключаем функцию последовательного порта шпинделя TX1.

save //Сохранить конфигурацию

Следующая диаграмма настраивает взаимосвязь сопоставления функций PINIO между пультом дистанционного управления и системой управления полетом. В конфигурации Betaflight функция PINIO №2 (т.е. USER2 на рисунке ниже) соответствует каналу AUX5 пульта дистанционного управления.

Чтобы активировать или деактивировать функции на камере, вам потребуется перевести переключатель из неактивного состояния (белая область) в активное состояние (желтая область), а затем обратно в неактивное состояние (белая область).

Примечание. Конфигурация контроллера полета и переключателя радиоконтроллера должна соответствовать настройке вашего оборудования. Перед настройкой убедитесь, что вы знаете, что делаете. Если вы не используете функцию дистанционного управления, отрежьте или изолируйте желтый и зеленый провода отдельно и не подключайте их ни к какому месту.

Инструкция по монтажу

Камера SMO 360 предназначена для квадрокоптера Pavo360. Пилоты могут снять крышку верхней пластины и установить ее непосредственно на дрон. Между тем, мы специально предлагаем это Кабель камеры SMO 4K с косичкой для пилотов, которые хотят модифицировать больше дронов, чтобы нести камеру SMO 360. Кабельный пигтейл идеально обеспечивает входную мощность SMO 360, никаких дополнительных модификаций не требуется.

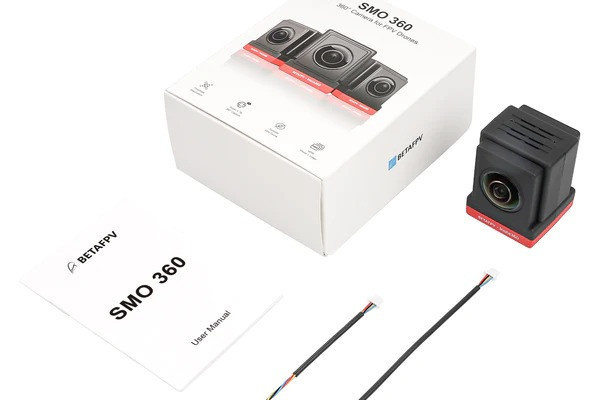

Комплектация

• 1 х Камера SMO 360
• 2 х Шнур питания с клеммой SH1.0
• 1 х Руководство пользователя chg2
