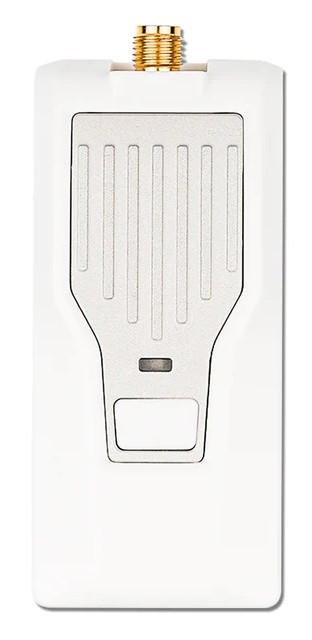

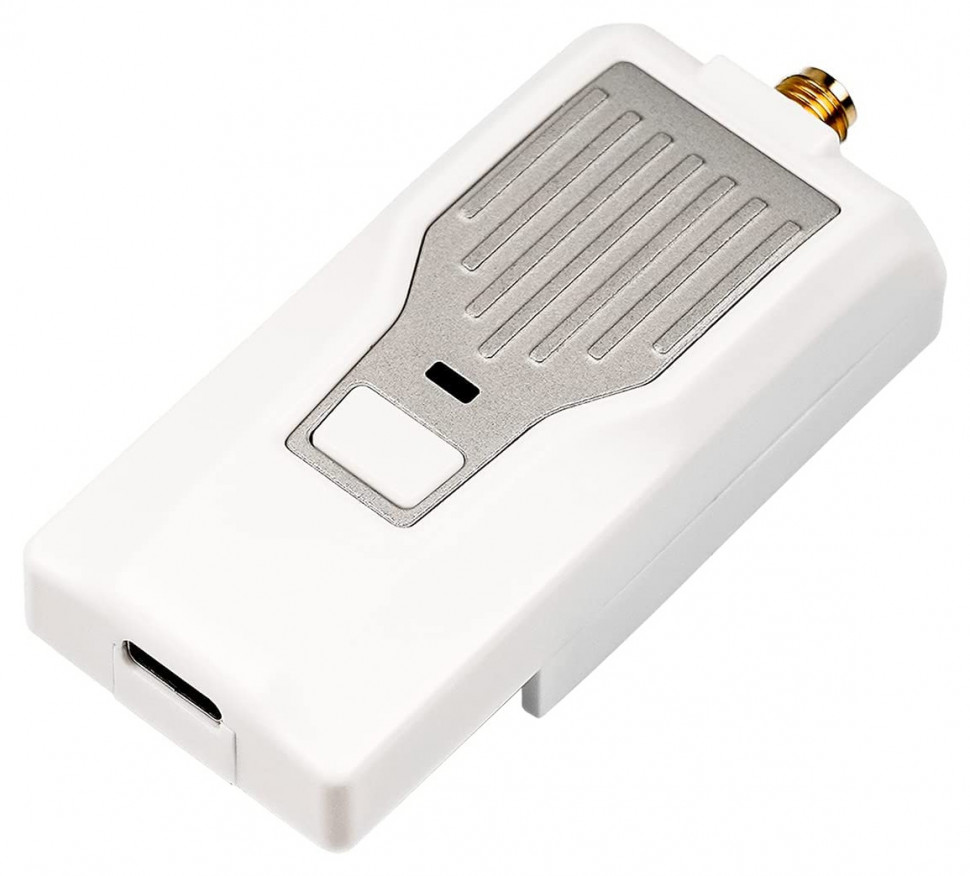

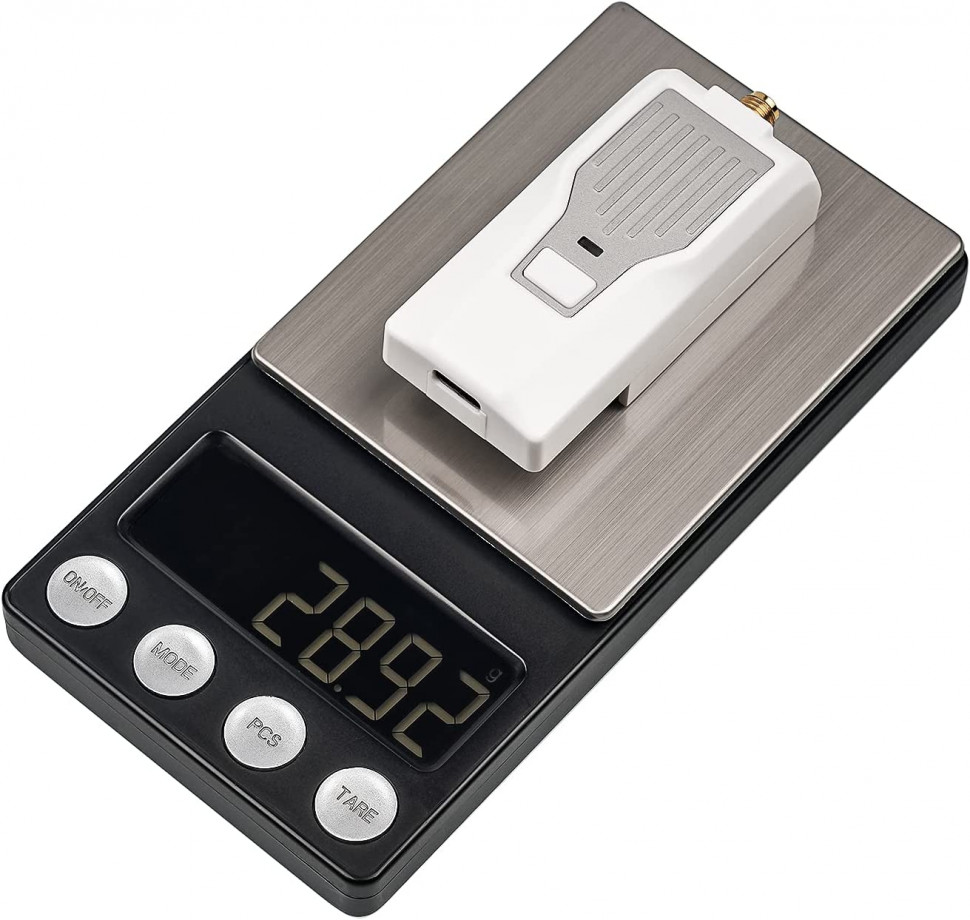

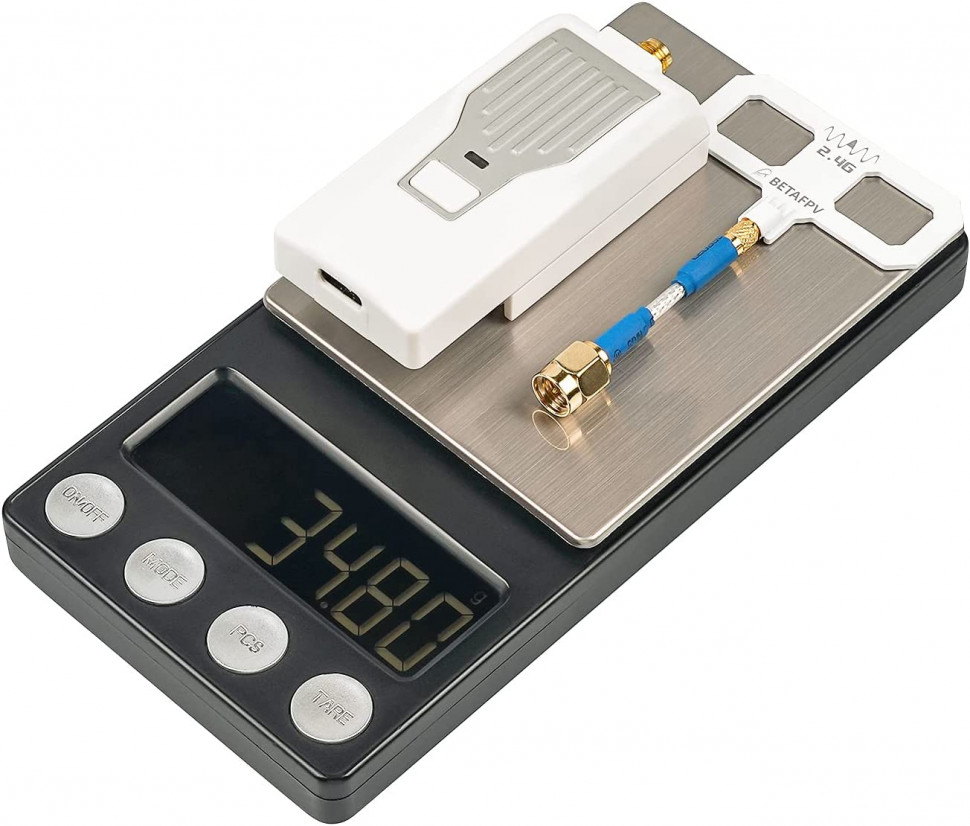

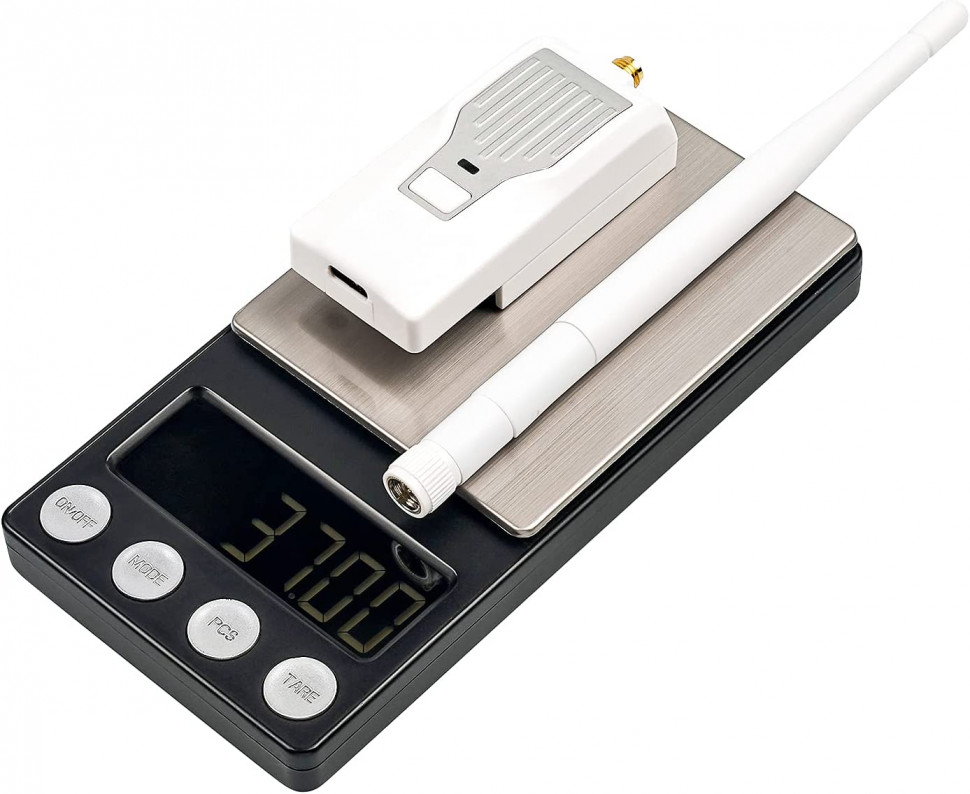

Модуль BetaFPV ELRS Nano TX Module ELRS 2.4G

Модуль ELRS Nano TX

Модуль BETAFPV Nano RF TX основан на проекте ExpressLRS, RC-канале с открытым исходным кодом для RC-приложений.

ExpressLRS стремится достичь наилучшей производительности канала как по скорости, так и по задержке и дальности. Это делает ExpressLRS одним из самых быстрых доступных каналов RC, но при этом обеспечивает производительность на больших расстояниях.

Множество моделей ExpressLRS уже доступно

Технические характеристики

• Частота обновления пакетов: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц); 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)
• Выходная мощность RF: 100 мВт/250 мВт/500 мВт
• Выходная мощность RF: 0,3 мВт/МГц 20 мВт MAX (версия для микрофона для Японии)
• Диапазоны частот (версия Nano RF Module 2.4G): 2,4 ГГц ISM
• Диапазоны частот (модуль Nano RF 915 МГц/868 МГц): 915 МГц FCC/868 МГц ЕС
• Входное напряжение: 5 В ~ 12 В
• USB-порт: Тип-C

Диаграмма

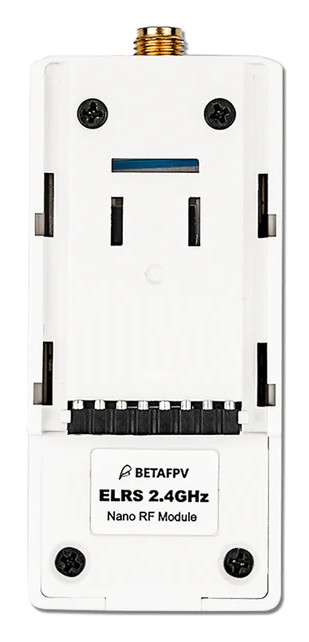

Радиочастотный модуль BETAFPV Nano совместим с радиопередатчиком, который имеет отсек для наномодуля (также известный как отсек для облегченного модуля, например, Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

Примечание. Перед включением питания соберите антенну. В противном случае микросхема PA в модуле Nano TX будет необратимо повреждена.

Обновите прошивку

Стоковая прошивка приёмника Nano и модуля TX производства нашей компании — ELRS V1.0.0-RC5 (пятая версия релиз-кандидата).

Инновационная команда ЭЛРС официально выпустилапервая основная версия V1.0.017 июля. В нем есть обновления:

• Модуль 2.4G Nano TX поддерживает частоту обновления 500 Гц
• Коротко нажмите кнопку на модуле Nano 3 раза, чтобы перейти в состояние привязки

Настоятельно рекомендуется обновить модули TX и приемники до первой основной версии V1.0.0. Также пилоты могли это проверитьСтраница на гитхабедля новейшей выпущенной версии, если это возможно.

Примечание:

1. Модуль TX и приемник должны быть одной версии ELRS, в противном случае привязка не будет выполнена.
2. Модуль TX НЕ поддерживает обновление через WiFi. Пожалуйста, используйте конфигуратор ExpressLRS для обновления прошивки.

Модуль Nano TX с января 2022 года поддерживает обновление через WIFI.

Больше о ExpressLRS

ExpressLRS — это RC-ссылка с открытым исходным кодом для RC-приложений. Каждый мог найти этот проект на Github или присоединяйтесь к обсуждению в группа в фейсбуке.

ExpressLRS основан на Semtech Lora аппаратное обеспечение SX127x или SX1280 для RX и TX соответственно. он направлен на достижение наилучшей производительности канала как по скорости, задержке, так и по дальности. На частоте 900 МГц поддерживается максимальная скорость передачи пакетов 200 Гц. На 2,4 ГГц невероятная частота 500 Гц в настоящее время поддерживается пользовательской сборкой OpenTX. Это делает ExpressLRS одним из самых быстрых доступных каналов RC, но при этом обеспечивает производительность на больших расстояниях.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS на складе, дрон со встроенным приемником ELRS, модуль ELRS TX для отсека JR или отсек Nano. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

Базовая конфигурация

ExpressLRS использует последовательный протокол Crossfire (также известный как протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить протокол CRSF и скрипт LUA. Чтобы настроить это, в системе OpenTX войдите в настройки модели и на вкладке «MODEL SETUP» отключите «Internal RF». Затем включите «Внешний RF» и выберите «CRSF» в качестве протокола.

ExpressLRS использует сценарий OpenTX LUA для управления модулем TX, например привязки или настройки. С помощью сценария LUA пилоты могли проверить и настроить некоторые конфигурации модуля Nano RF TX.

• Сохраните файлы скриптов ELRS.lua на SD-карту радиопередатчика в папку Scripts/Tools.
• Нажмите и удерживайте кнопку «SYS» (для RadioMaster T16 или аналогичных радиостанций) или кнопку «Меню» (для Frsky Taranis X9D или аналогичных радиостанций), чтобы открыть меню «Инструменты», где вы можете найти скрипт ELRS, готовый к запуску одним щелчком мыши.
• На изображении ниже показано, что сценарий LUA успешно запущен.

Привязка и выходная мощность

Модуль Nano TX может войти в статус привязки через ELRS. Сценарий Lua, как описано в главе «Сценарий LUA». Кроме того, короткое нажатие кнопки на модуле также может войти в состояние привязки.

Примечание. Светодиод НЕ будет мигать при входе в состояние привязки. Модуль выйдет из состояния привязки через 5 секунд автоматически. Короткое и последовательное нажатие 3 раза для привязки.

Модуль Nano RF TX может переключать выходную мощность через ELRS. Сценарий Lua, как описано в главе «Сценарий LUA». Кроме того, длительное нажатие кнопки на модуле может переключать выходную мощность.

Выходная мощность модуля RF TX и светодиодная индикация:

• Синий светодиод: выходная мощность 100 мВт.
• Пурпурный светодиод: выходная мощность 250 мВт.
• Красный светодиод: выходная мощность 500 мВт.

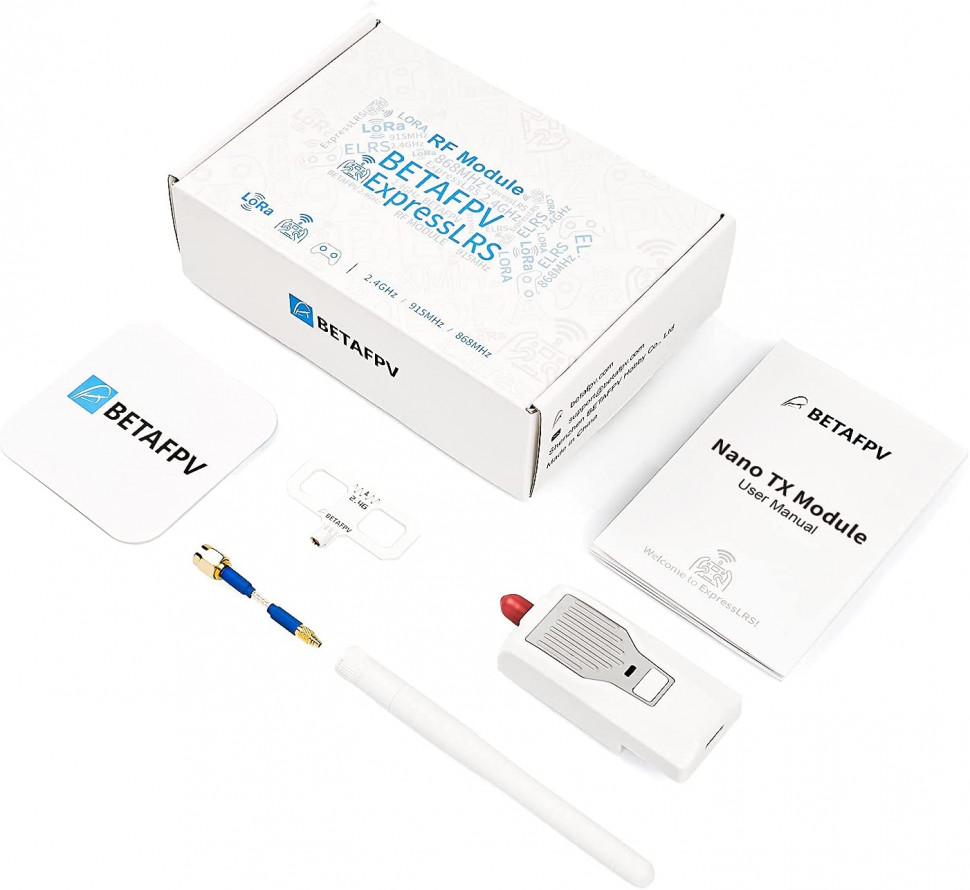

Комплектация

• 1 х Модуль BETAFPV ELRS Nano TX
• 1 х Антенна BETAFPV Moxon
• 1 х Руководство пользователя модуля Nano TX

Примечание. Антенны Moxon чёрного или белого цвета будут поставляться случайным образом.
