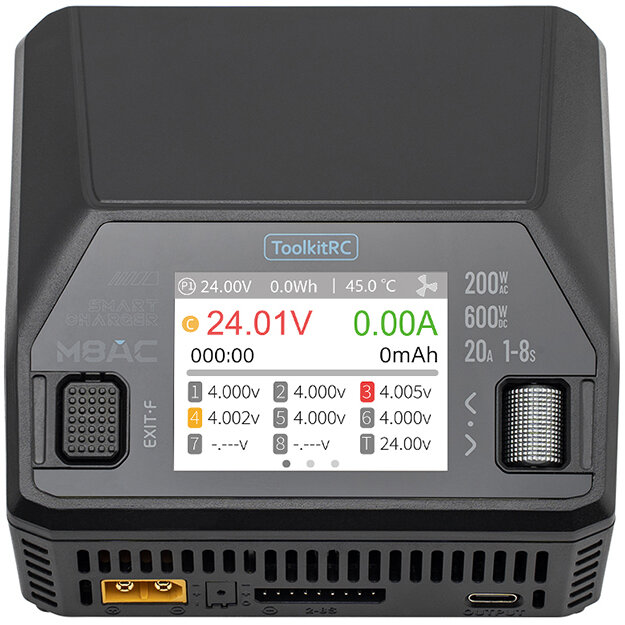

Зарядное устройство ToolkitRC M8AC (AC 200 Вт / DC 600 Вт)

Мультифункциональное зарядное устройство для FPV батареи.

ToolkitRC M8AC — это компактная, но мощная зарядная станция «все-в-одном». Работает в одноканальном режиме, для зарядки одной батареи одновременно. Сочетает встроенное питание, высокую выходную мощность и многофункциональность. В отличие от многих зарядок, M8AC не требует внешнего адаптера — он имеет встроенный блок питания на 200 Вт для работы от сети AC, а при подключении к внешнему источнику DC раскрывает полный потенциал до 600 Вт. Устройство поддерживает широкий спектр аккумуляторных химий (LiPo, LiHV, LiFe, Li-ion, LTO, NiMH, Pb) с числом ячеек от 1S до 8S (для литиевых), а также имеет балансировку на уровне 1000 мА с точностью менее 0,005 В. Благодаря IPS-дисплею 2,4″, компактным габаритам (108×113×62 мм) и весу всего 500 г, эта зарядная станция идеально подходит как для домашнего использования, так и для полевых условий.

Встроенный блок питания на 200 Вт.

Устройство имеет двустороннюю архитектуру питания — встроенный источник для работы от сети (AC) и возможность питания от внешнего постоянного источника (DC). В режиме переменного тока он обеспечивает выходную мощность до 200 Вт, чего достаточно для работы со средними батареями без необходимости в дополнительных адаптерах. Если же подключается внешний источник с соответствующими параметрами (7–35 В DC), M8AC раскрывает свой полный потенциал и работает с максимальной мощностью до 600 Вт. Допускается мощность на заряд от 0,1 до 20 А, что позволяет работать как с небольшими аккумуляторами, так и с емкими сборками. Также необходимо учитывать ограничения по входному напряжению и току: для режима AC — 100–240 В переменного тока с максимумом 2,5 А, а в DC-режиме — диапазон 7–35 В с предельным током до 25 А.

Зарядное устройство поддерживает несколько сценариев разрядки, что делает его не только зарядным устройством, но и полноценным инструментом для обслуживания аккумуляторов. При выборе режима Discharge, Storage или Cycle пользователь получает доступ к специальному меню настроек, где можно задать параметры разрядки. Внутренний режим (Inter Mode) реализует разряд через встроенные резисторы с тепловым отводом. Это простой способ для базового тестирования или перевода аккумулятора в режим хранения. Максимальные возможности: 3,0 А при 15 Вт. Режим рекуперации (Recycle Mode) позволяет возвращать энергию от разряжающейся батареи обратно в источник питания (другую батарею). Таким образом энергия не теряется в виде тепла, а эффективно используется повторно. Это особенно актуально в полевых условиях, когда важна экономия ресурсов. Режим Bridge использует внешний мощный резистор (2–5 Ом, 100–500 Вт), подключенный через другой канал зарядного устройства. В этом случае M6DAC Pro выступает контроллером, отводящим электроэнергию в виде тепла через внешнюю нагрузку. Такой подход позволяет работать с высокомощными пакетами, обеспечивая контролируемую и безопасную разрядку.

Система четкой балансировки ячеек.

Система балансировки работает с током до 1000 мА при напряжении 4,2 В, что является высоким показателем даже среди мощных лабораторных зарядных станций. Такой ток позволяет быстро выравнивать напряжение между ячейками даже в больших сборках, минимизируя время, когда зарядка переходит в фазу балансировки. Это особенно важно для пользователей, работающих с многосекционными LiPo или LiHV батареями — M8AC не просто выравнивает напряжения, а делает это эффективно, без потери общей скорости процесса. Точность балансировки составляет менее 0,005 В, что гарантирует стабильную работу каждой ячейки в пределах ее оптимального диапазона. Такая прецизионная точность снижает риски перезаряда, продлевает срок службы аккумуляторов и повышает безопасность при эксплуатации. В результате, даже при длительном использовании, ToolkitRC M8AC обеспечивает идеально синхронизированное состояние батарей, сохраняя их производительность и стабильность — это именно тот уровень контроля, который обычно ожидают от профессиональных зарядных систем.

Мощный блок питания USB-C на 65 Вт.

В корпусе M8AC интегрирован высокоскоростной порт USB-C с выходной мощностью до 65 Вт (максимум 20 В), который позволяет не только заряжать аккумуляторы, но и служить источником питания для внешних устройств. Это означает, что во время работы зарядной станции можно питать смартфон, планшет или другой гаджет без дополнительных адаптеров — достаточно подключить его к USB-C выходу. USB-C поддерживает стандарт fast charging, который обеспечивает стабильную подачу тока и напряжения в пределах до 20 В, 65 Вт. Порт не только поставляет энергию, но и работает как выход постоянного тока (режим источника питания), где можно установить константную напряжение от 1 до 35 В и ток от 0,5 до 20 А, что открывает возможность использования M8AC как универсального блока питания для тестирования или питания сторонних модулей.

Функции тестирования, калибровки, измерения.

ToolkitRC M8AC — это не просто зарядная станция, а многофункциональный инструмент для тестирования и калибровки электронных компонентов, сочетающий в себе лабораторную точность и практическое удобство. После удержания кнопки [Exit] с главного экрана пользователь попадает в раздел Accessibility, который открывает полный набор измерительных и диагностических функций.

В режиме измерения сопротивления M8AC позволяет быстро определить внутреннее сопротивление подключенного аккумулятора — ключевой параметр для оценки его состояния и эффективности. Это особенно важно для проверки балансировки ячеек перед зарядом или использованием в FPV-системах. Также доступна функция анализа сигналов управления. Пользователь может выбрать тип сигнала — PWM, PPM или SBUS — и проверить, как передатчик или приемник обрабатывает импульсы. На экране отображаются данные по каналам (1–8, 9–16), а также сводный статус, что помогает быстро локализовать проблемы в аппаратуре управления.

В режиме Signal Output M8AC выступает как генератор управляющих сигналов. Это позволяет не только тестировать приемники, но и точно настраивать серводвигатели, контроллеры ESC или другие модули. Поддерживаются ручной режим, а также автоматические сценарии Auto 1, Auto 2, Auto 3, где ширина импульса изменяется с различной скоростью в диапазоне от 800 до 2200 мкс, а частота — от 20 до 400 Гц. Такая гибкость позволяет имитировать реальные условия работы без подключения к пульту или приемнику. Отдельного внимания заслуживает режим тестирования ESC. M8AC может подавать управляющие импульсы на электронные регуляторы скорости, позволяя проверить реакцию, откалибровать диапазон дросселя или определить ошибки в прошивке. Изменение ширины импульса и цикла осуществляется с помощью прокрутки и подтверждения энкодером, что обеспечивает точную настройку параметров.

Еще одна полезная функция — регулируемый источник питания. В этом режиме M8AC работает как полноценный лабораторный блок питания, где можно устанавливать нужное напряжение и ток, запускать выход энергии нажатием [Start] и контролировать показатели в реальном времени. Это удобно для питания модулей, датчиков или тестовых образцов во время наладки.

Цветной IPS дисплей.

Цветной IPS-дисплей с высоким разрешением (2,4 дюйма, 320×240 пикселей) обеспечивает четкое отображение параметров в любых условиях освещения. На экране удобно контролировать напряжение по каждому элементу, ток, температуру и другие ключевые показатели в реальном времени. Интерфейс оптимизирован для быстрого доступа к настройкам и переключению режимов, что делает управление интуитивным даже в стрессовых условиях работы.

Активная система охлаждения.

Имеется активная система охлаждения, которая сочетает вентилятор с алгоритмом управления скоростью. Благодаря встроенным датчикам температуры устройство автоматически регулирует обороты вентилятора в зависимости от нагрузки и тепловыделения. Это позволяет: поддерживать стабильную температуру даже при работе на высоких токах; уменьшать уровень шума при небольших нагрузках; продлевать срок службы внутренних компонентов и самих вентиляторов. Корпус зарядного устройства выполнен из теплопроводящих материалов, которые помогают быстро отводить избыточное тепло от силовых элементов к радиаторам, а вентиляторы ускоряют его рассеивание.

Системы безопасности и защиты аккумуляторов.

Зарядное устройство оснащено многоуровневой системой защит, которые контролируют процесс зарядки и разрядки на аппаратном и программном уровнях. Это гарантирует стабильную работу устройства даже в стрессовых условиях и продлевает ресурс аккумуляторов. Интеллектуальный мониторинг температуры в режиме реального времени предотвращает перегрев как самого зарядного устройства, так и подключенных батарей. При достижении критических показателей система автоматически снижает нагрузку или отключает канал. Защита от перенапряжения и превышения тока обеспечивает безопасную работу с различными химическими типами аккумуляторов, исключая риск повреждения элементов. Устройство также отслеживает баланс напряжения между ячейками с точностью до 0,001 В, что минимизирует вероятность перезаряда или переразряда отдельных банок. Дополнительно реализованы защиты от короткого замыкания, обратной полярности и нестабильного питания, что особенно важно в полевых условиях при использовании внешних источников DC.
