Модуль BetaFPV ELRS Nano TX Module 915MHz

4.4 5

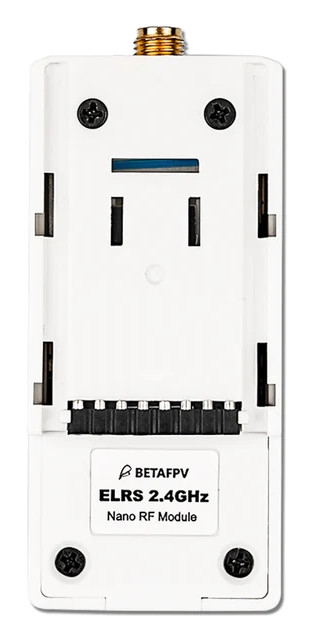

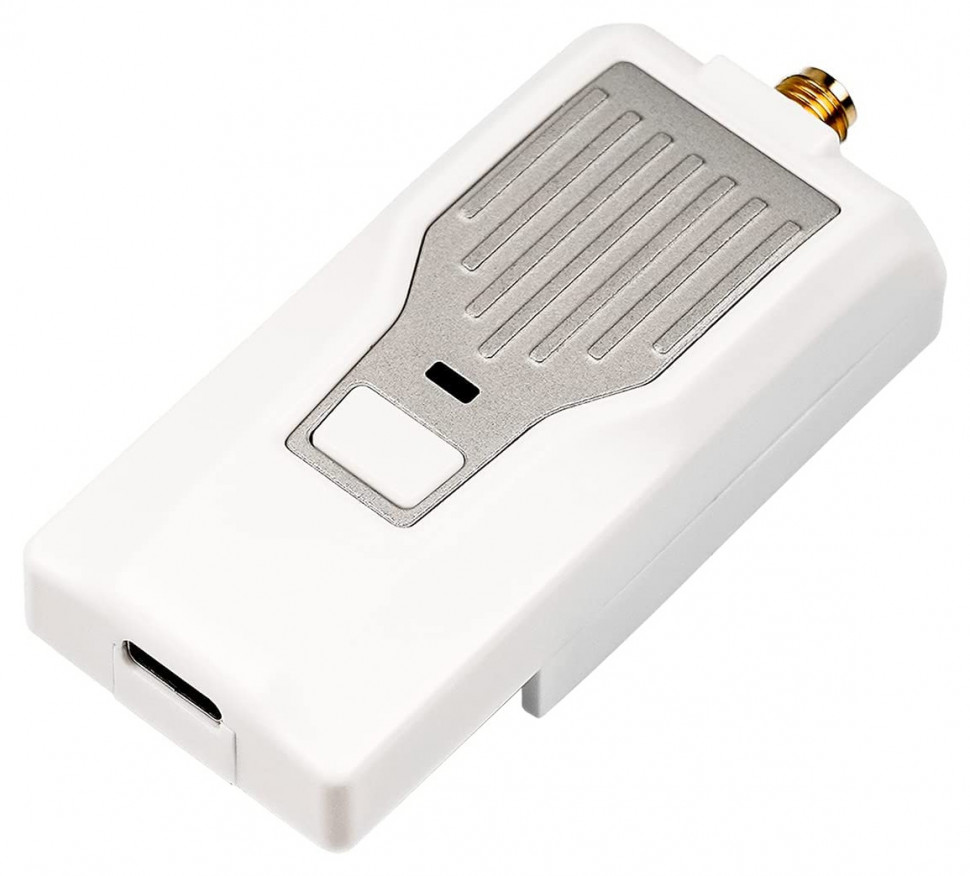

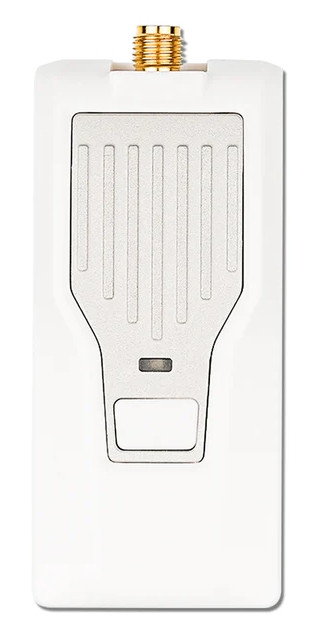

Модуль ELRS Nano TX

Модуль BETAFPV Nano RF TX заснований на проекті ExpressLRS, RC-каналі з відкритим вихідним кодом для RC-додатків.

ExpressLRS прагне досягти найкращої продуктивності каналу як за швидкістю, так і затримкою і дальністю. Це робить ExpressLRS одним з найшвидших доступних каналів RC, але забезпечує продуктивність на великих відстанях.

Багато моделей ExpressLRS вже доступне

Технічні характеристики

  • Частота оновлення пакетів: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц); 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)
  • Вихідна потужність RF: 100 мВт/250 мВт/500 мВт
  • Вихідна потужність RF: 0,3 мВт/МГц 20 мВт MAX (версія для мікрофону для Японії)
  • Діапазони частот (версія Nano RF Module 2.4G): 2,4 ГГц ISM
  • Діапазони частот (модуль Nano RF 915 МГц/868 МГц): 915 МГц FCC/868 МГц ЄС
  • Вхідна напруга: 5 В ~ 12 В
  • USB-порт: Тип-C

Діаграма

Радіочастотний модуль BETAFPV Nano сумісний з радіопередавачем, який має відсік для наномодуля (також відомий як відсік для полегшеного модуля, наприклад, Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

Примітка. Перед увімкненням живлення зберіть антену. В іншому випадку мікросхема PA у модулі Nano TX буде незворотно пошкоджена.

Оновіть прошивку

Стокова прошивка приймача Nano та модуля TX виробництва нашої компанії — ELRS V1.0.0-RC5 (п'ята версія реліз-кандидата).

Інноваційна команда ЕЛРС офіційно випустила першу основну версію V1.0.017 липня. У ньому є оновлення:

  • Модуль 2.4G Nano TX підтримує частоту оновлення 500 Гц
  • Коротко натисніть кнопку на модулі Nano 3 рази, щоб перейти у стан прив'язки

Настійно рекомендується оновити модулі TX та приймачі до першої основної версії V1.0.0. Також пілоти могли це перевіритиСторінка на гітхабедля найновішої випущеної версії, якщо це можливо.

Примітка:

  1. Модуль TX та приймач повинні бути однієї версії ELRS, інакше прив'язка не буде виконана.
  2. Модуль TX не підтримує оновлення через WiFi. Будь ласка, використовуйте конфігуратор ExpressLRS для оновлення мікропрограми.

Модуль Nano TX з січня 2022 року підтримує оновлення через WIFI.

Більше про ExpressLRS

ExpressLRS — це RC-посилання з відкритим вихідним кодом для RC-програм. Кожен міг знайти цей проект на Github або приєднуйтесь до обговорення до групи у фейсбуці.

ExpressLRS заснований на Semtech Lora апаратне забезпечення SX127x або SX1280 для RX та TX відповідно. він спрямований на досягнення найкращої продуктивності каналу як за швидкістю, затримкою, так і за дальністю. На частоті 900 МГц підтримується максимальна швидкість передачі 200 Гц. На 2,4 ГГц неймовірна частота 500 Гц в даний час підтримується збиранням користувача OpenTX. Це робить ExpressLRS одним з найшвидших доступних каналів RC, але забезпечує продуктивність на великих відстанях.

Все більше і більше постачальників починають підтримувати радіопротокол ExpressLRS у різних частинах, таких як радіопередавач з ELRS на складі, дрон із вбудованим приймачем ELRS, модуль ELRS TX для відсіку JR або відсік Nano. Команда BETAFPV бере участь у цьому проекті та надає низку компонентів ExpressLRS.

Базова конфігурація

ExpressLRS використовує послідовний протокол Crossfire (також відомий як протокол CRSF) для зв'язку між радіопередавачем та модулем Nano TX. Тому переконайтеся, що радіопередавач підтримує послідовний протокол CRSF. Ми використовуємо радіопередавач із системою OpenTX, щоб показати, як налаштувати протокол CRSF та скрипт LUA. Щоб налаштувати це, у системі OpenTX увійдіть у налаштування моделі та на вкладці «MODEL SETUP» відключіть «Internal RF». Потім увімкніть «Зовнішній RF» та виберіть «CRSF» як протокол.

ExpressLRS використовує сценарій OpenTX LUA для керування модулем TX, наприклад, прив'язки або налаштування. За допомогою сценарію LUA пілоти могли перевірити та налаштувати деякі конфігурації модуля Nano RF TX.

  • Збережіть файли скриптів ELRS.lua на SD-карту радіопередавача до папки Scripts/Tools.
  • Натисніть та утримуйте кнопку «SYS» (для RadioMaster T16 або аналогічних радіостанцій) або кнопку «Меню» (для Frsky Taranis X9D або аналогічних радіостанцій), щоб відкрити меню «Інструменти», де ви можете знайти скрипт ELRS, готовий до запуску одним клацанням миші.
  • На зображенні нижче показано, що сценарій LUA успішно запущено.

Прив'язка та вихідна потужність

Модуль Nano TX може увійти до статусу прив'язки через ELRS. Сценарій Lua, як описано в розділі «Сценарій LUA». Крім того, коротке натискання кнопки на модулі також може увійти до стану прив'язки.

Примітка. Світлодіод НЕ блиматиме при вході в стан прив'язки. Модуль вийде зі стану прив'язки через 5 секунд автоматично. Короткий та послідовний натискання 3 рази для прив'язки.

Модуль Nano RF TX може перемикати вихідну потужність через ELRS. Сценарій Lua, як описано в розділі «Сценарій LUA». Крім того, тривале натискання кнопки на модулі може перемикати вихідну потужність.

Вихідна потужність модуля RF TX та світлодіодна індикація:

  • Синій світлодіод: вихідна потужність 100 мВт.
  • Пурпурний світлодіод: вихідна потужність 250 мВт.
  • Червоний світлодіод: вихідна потужність 500 мВт.

Комплектація

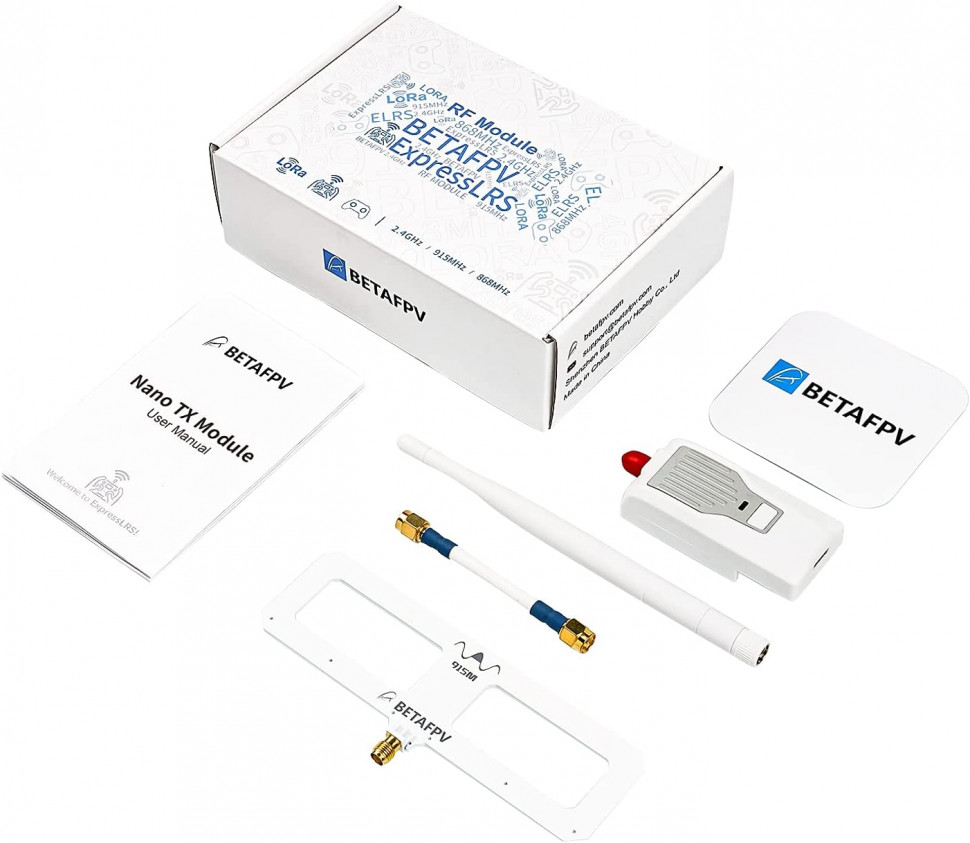

  • 1х Модуль BETAFPV ELRS Nano TX

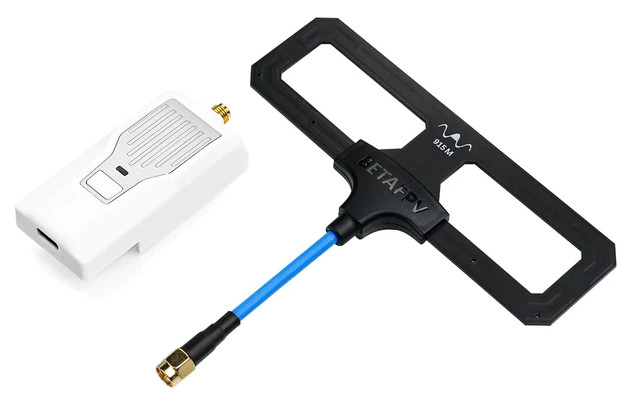

  • 1 х Антена BETAFPV Moxon
  • 1 х Посібник користувача модуля Nano TX

Примітка. Антени Moxon чорного або білого кольору будуть поставлятися випадковим чином.

Модуль BetaFPV ELRS Nano TX Module 915MHz - Характеристики

Виробник BETAFPV
Основні характеристики
Характеристики польоту
Характеристики живлення
Фізичні характеристики
Розміри 45 × 30 × 12.5 mm

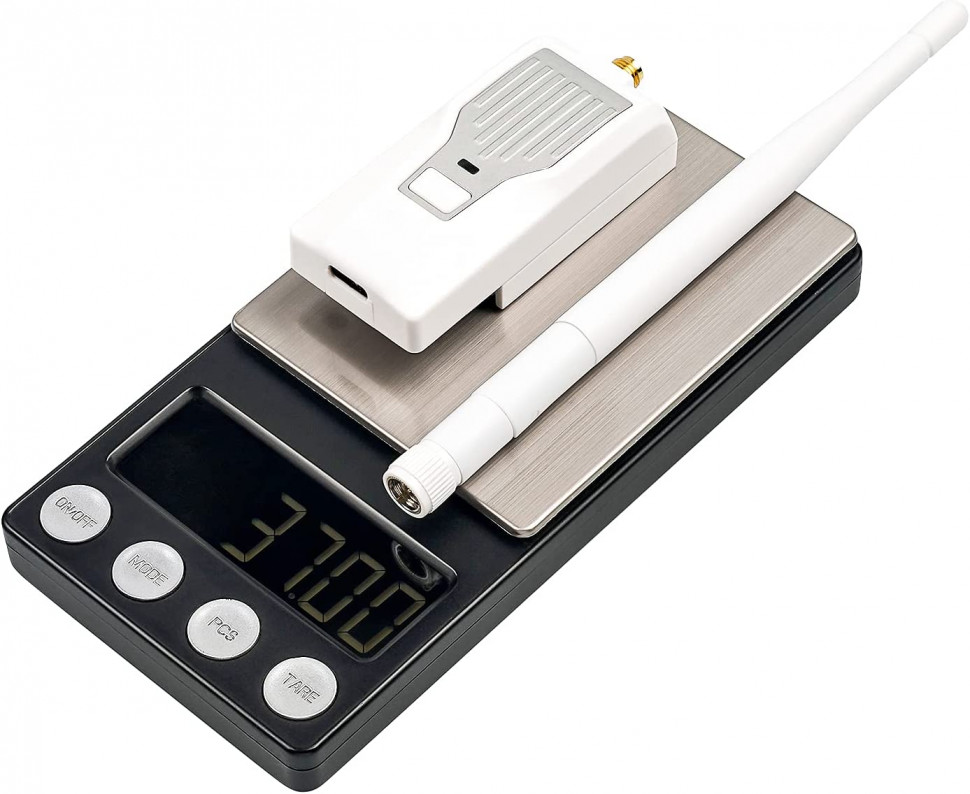

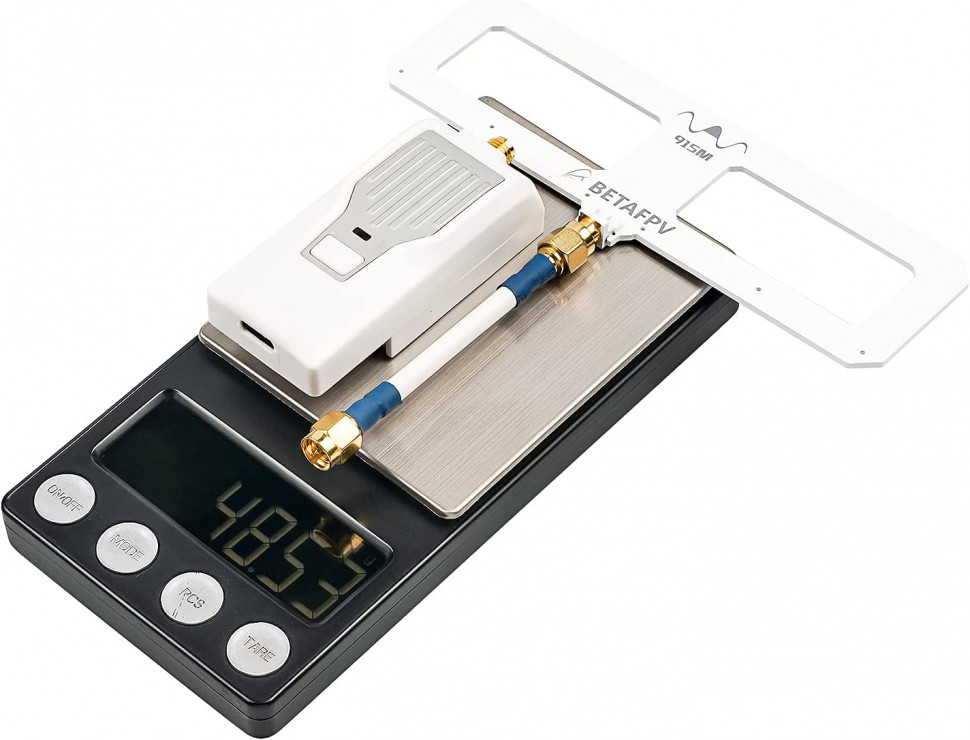

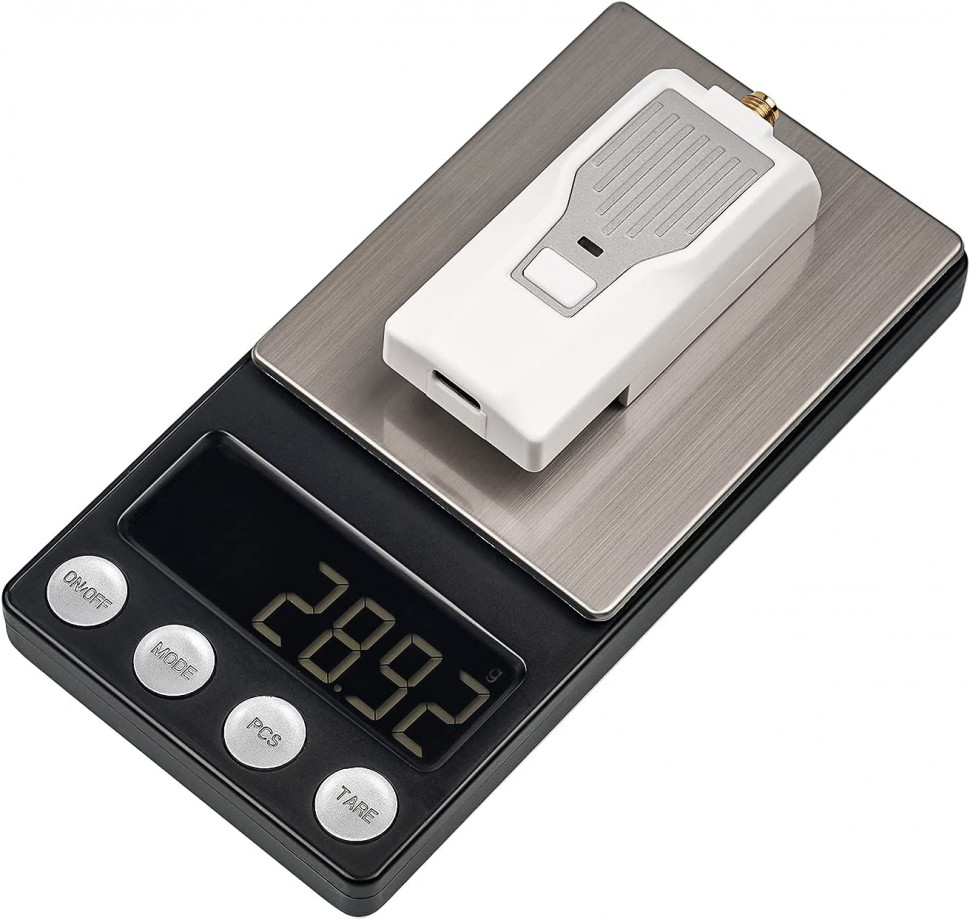

Вага 289.2 g
Колір
білий
чорний
Додатково Частота поновлення пакетів: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц); 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц) Вихідна потужність RF: 100 мВт/250 мВт/500 мВт Вихідна потужність RF: 0,3 мВт/МГц 20 мВт MAX (версія для мікрофона для Японії) Діапазони частот (версія Nano RF Module 2.4G): 2,4 ГГц ISM Діапазони частот (модуль Nano RF 915 МГц/868 МГц): 915 МГц FCC/868 МГц ЄС Вхідна напруга: 5 В ~ 12 В USB-порт: Тип-C
Комплектація 1 х Модуль BETAFPV ELRS Nano TX 1 х Антена BETAFPV Moxon 1 х Посібник користувача модуля Nano TX
